【多图预警】超全电子元器件符号+实物图+命名规则

电子电路中常用的器件包括：电阻器(含电位器)、电容器、电感器、变压器、二极管、三极管、光电器件、电声器件、显示器件、晶闸管(可控硅)、场效应晶体管、IGBT、MOSFET、继电器与干簧管、开关、保险丝、晶振、连接器、各种传感器等。

下面一起来看看它们的电路符号+实物图+命名规则：

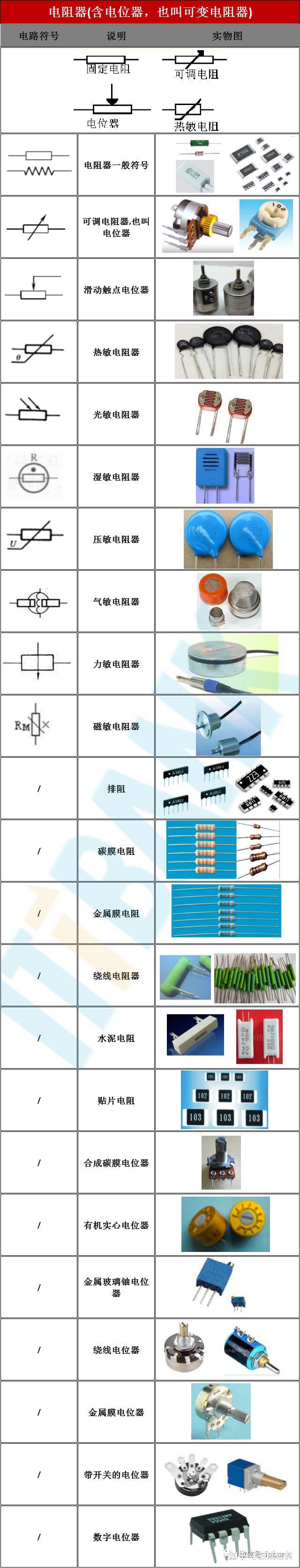

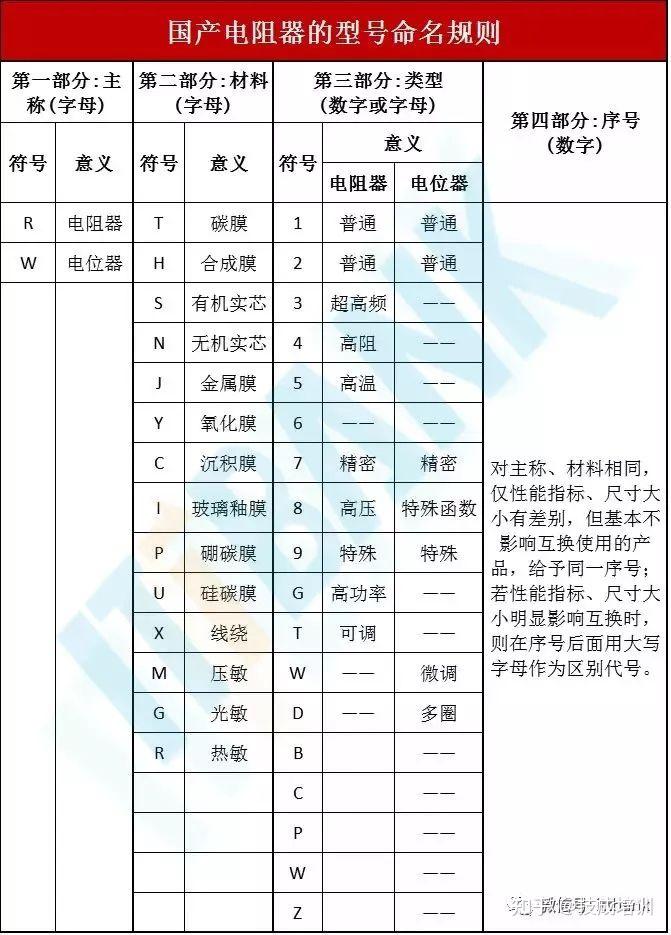

1.电阻器(含电位器)

举例：

RJ76表示精密金属膜电阻器

R——电阻器（第一部分）

J——金属膜（第二部分）

7——精密（第三部分）

6——序号（第四部分）

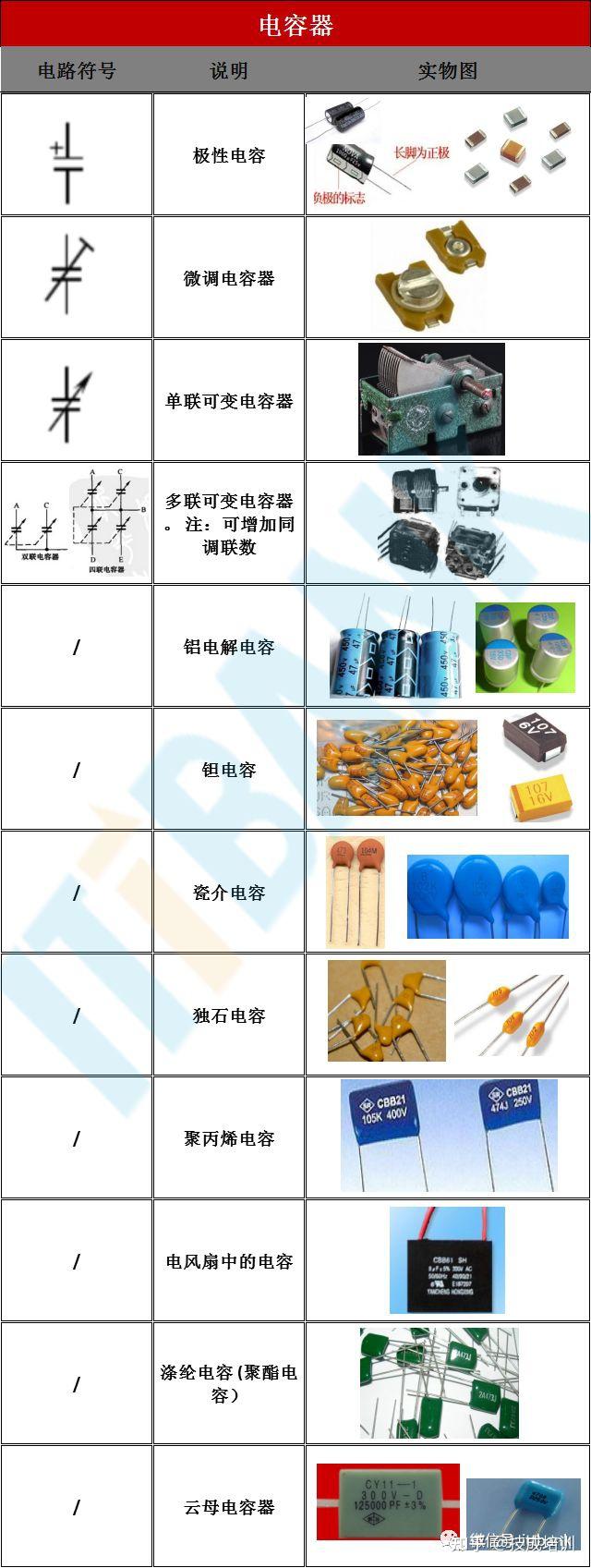

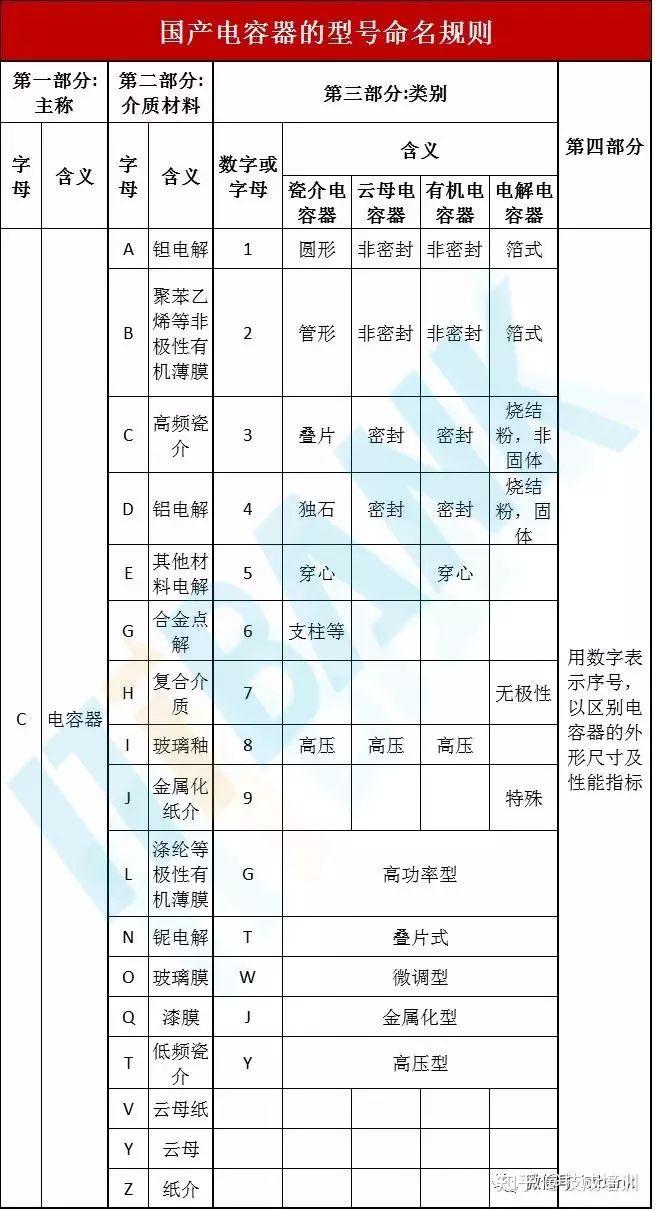

2.电容器

电容器命名规则不一，部分知名厂家命名规则如下：

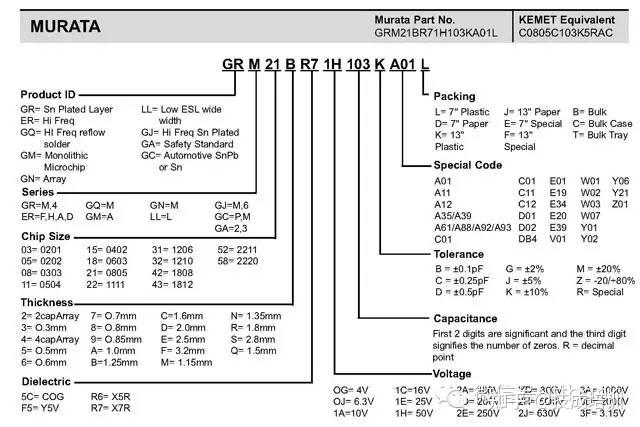

* (1)日本村田(muRata)

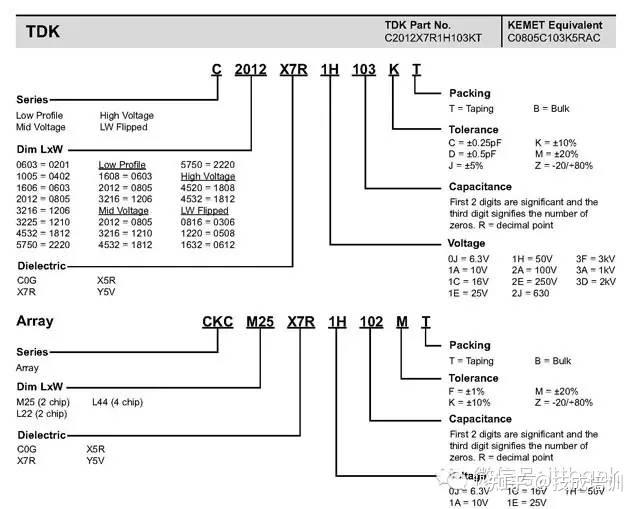

* (2)日本TDK

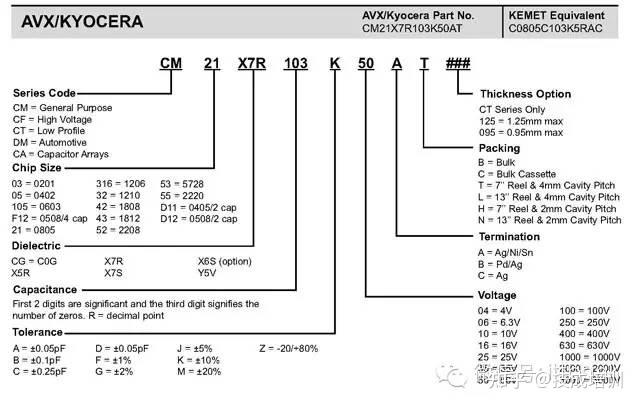

* (3)日本京瓷(Kyocera)

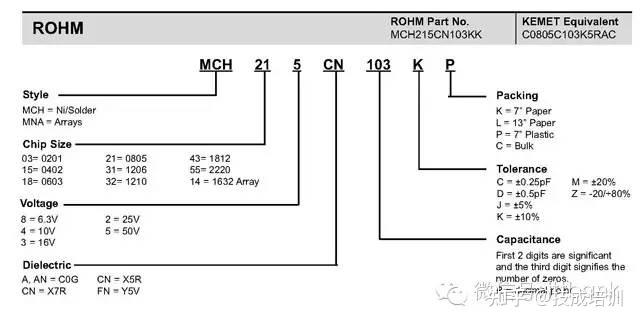

* (4)日本罗姆(ROHM)

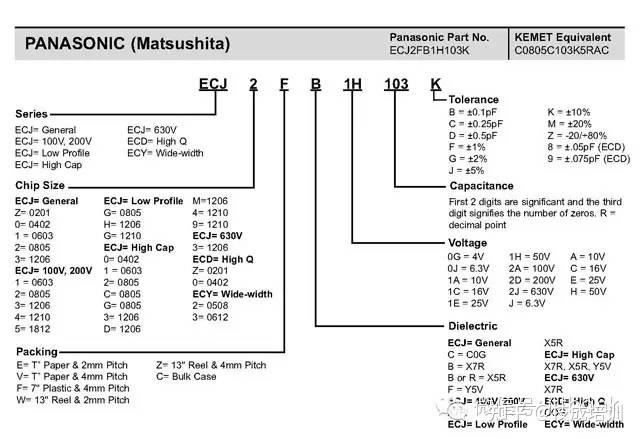

* (5)日本松下旗下三洋电机(Panasonic)

(6)韩国三星(SAMSUNG)

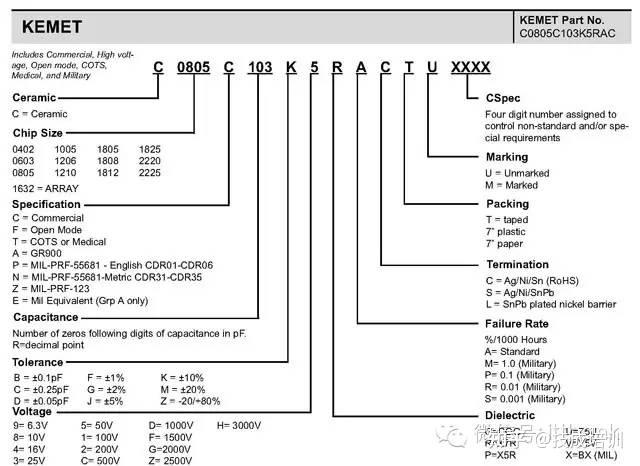

* (7)美国基美(KEMET)

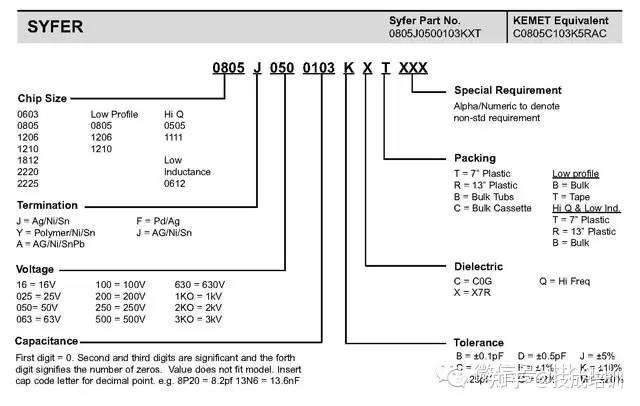

* (8)英国Syfer

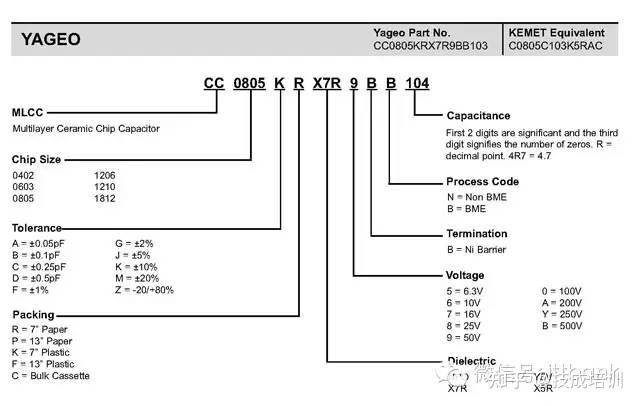

* (9)中国台湾国巨(YAGEO)

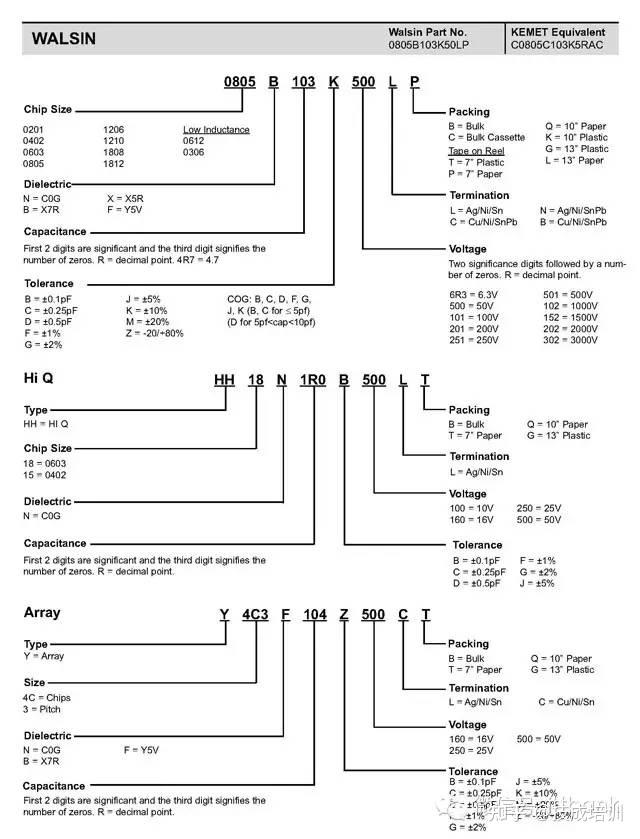

* (10)中国台湾华新科技(WALSIN)

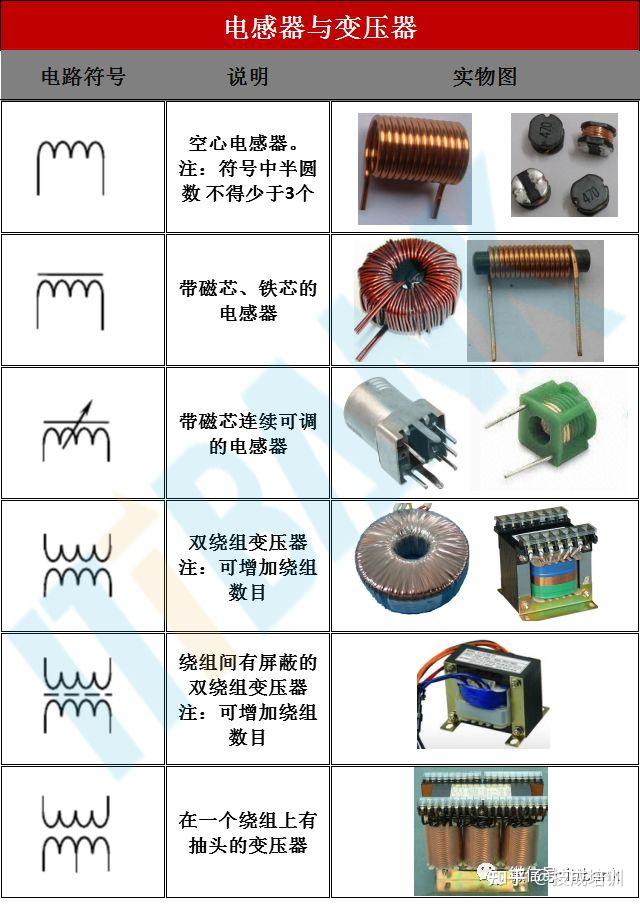

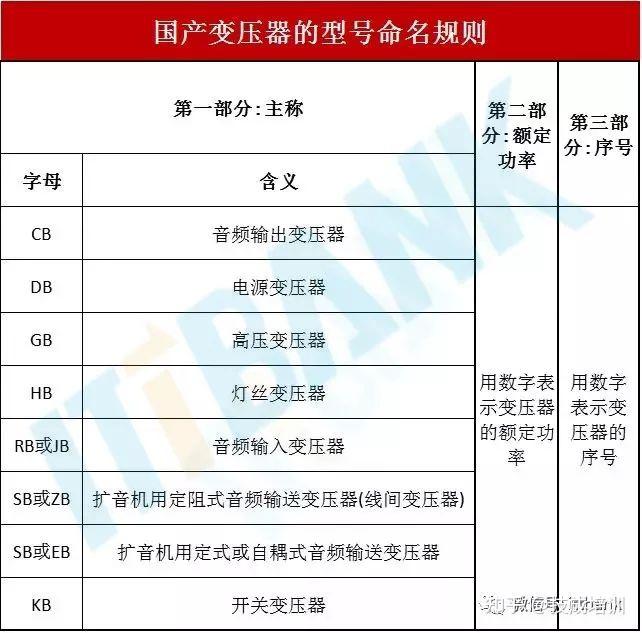

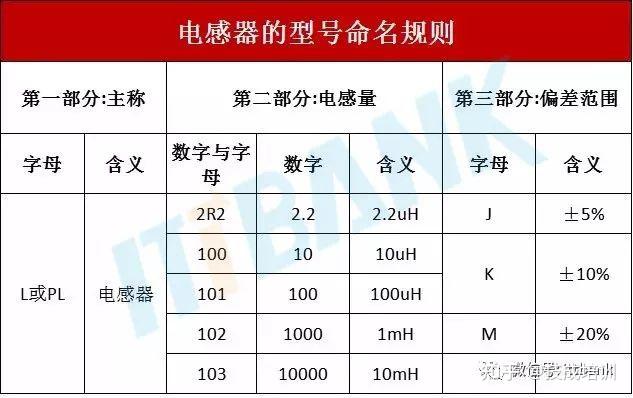

3.电感器与变压器

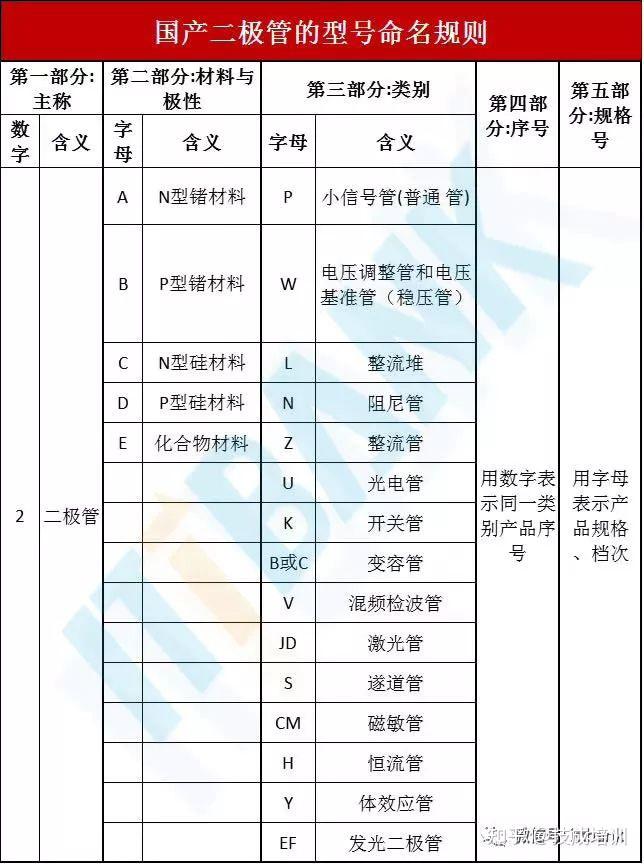

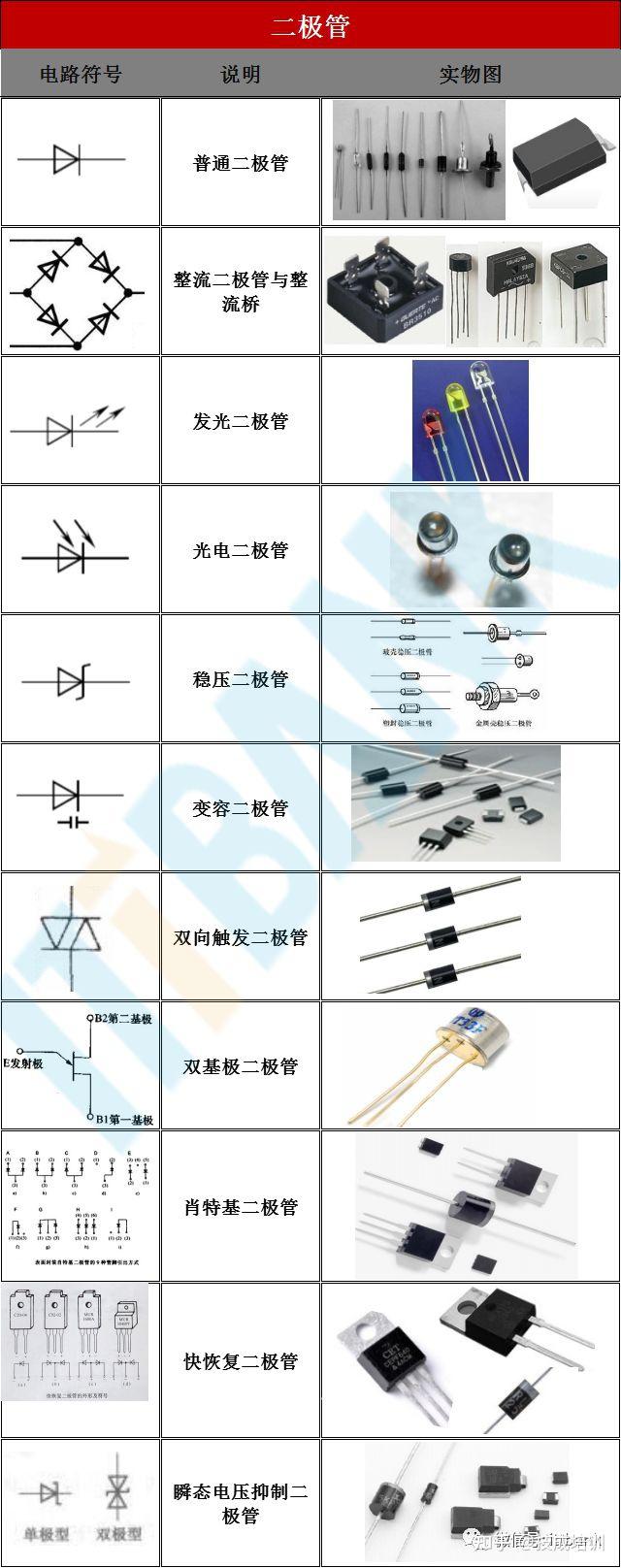

4.二极管

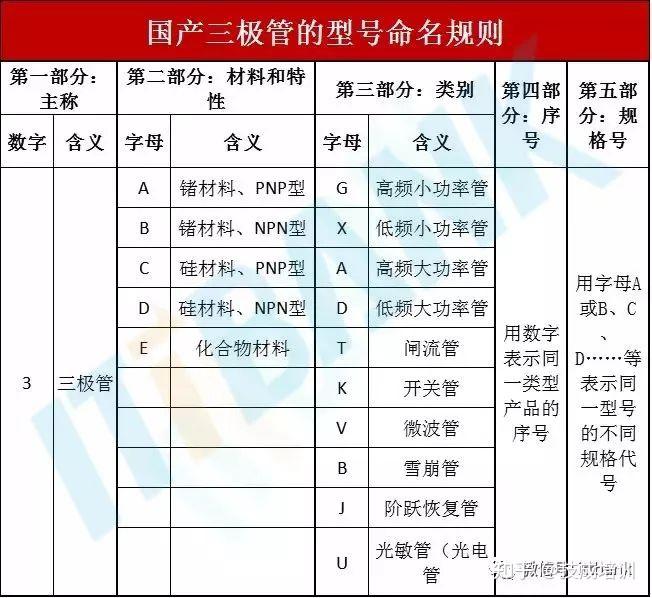

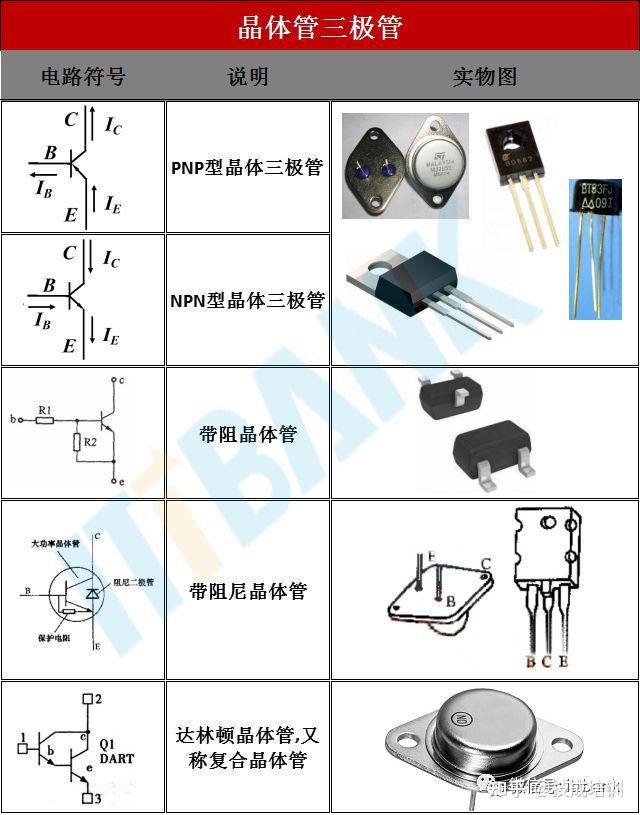

5.晶体管三极管

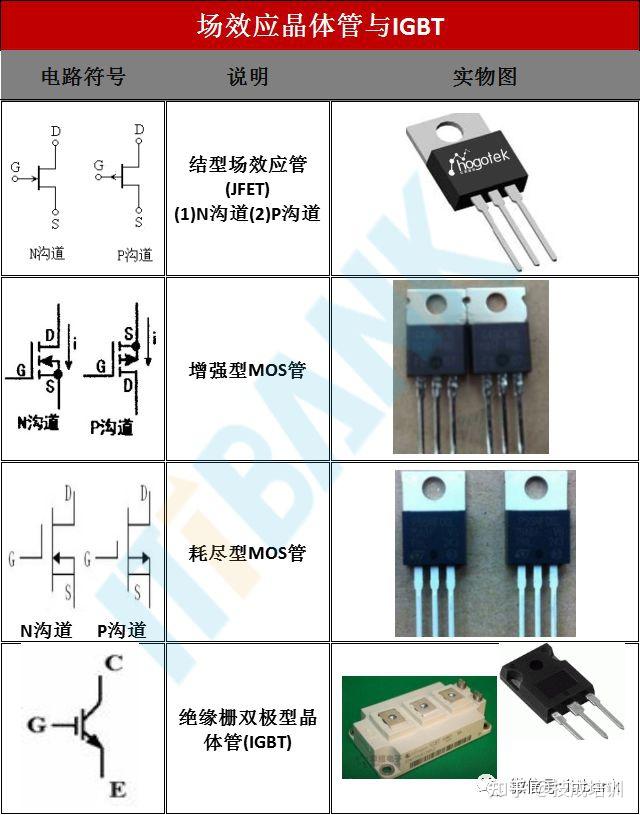

6.场效应晶体管

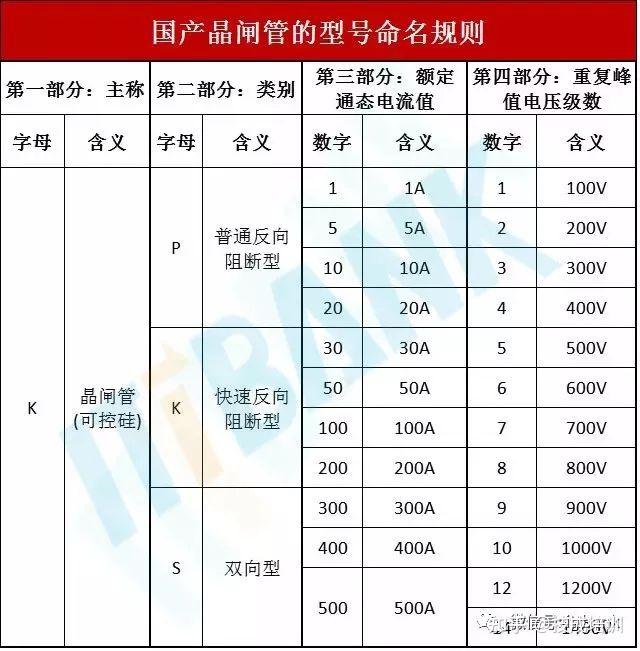

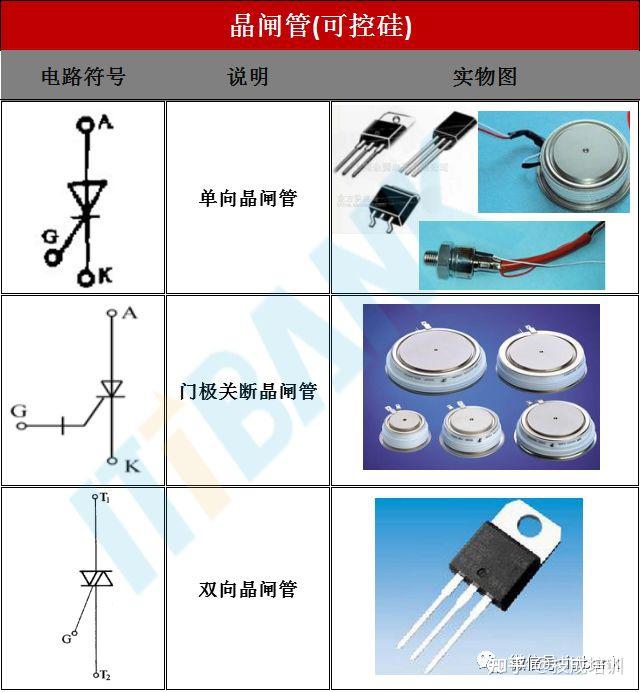

7.晶闸管(可控硅)

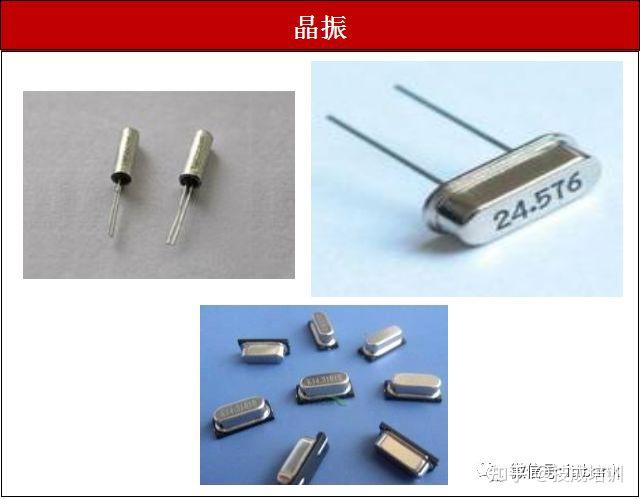

8.晶振

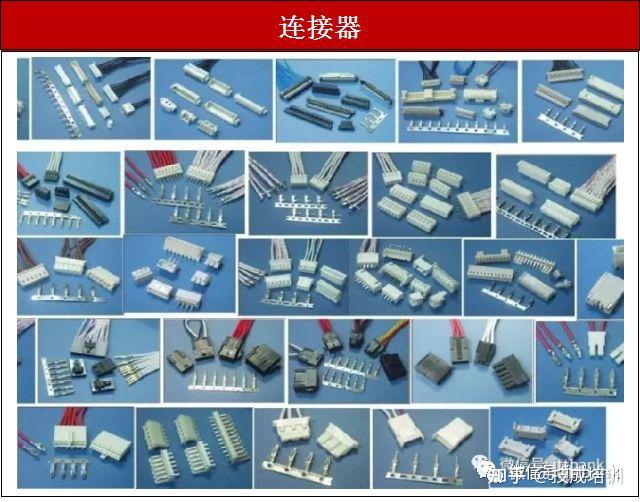

9.连接器

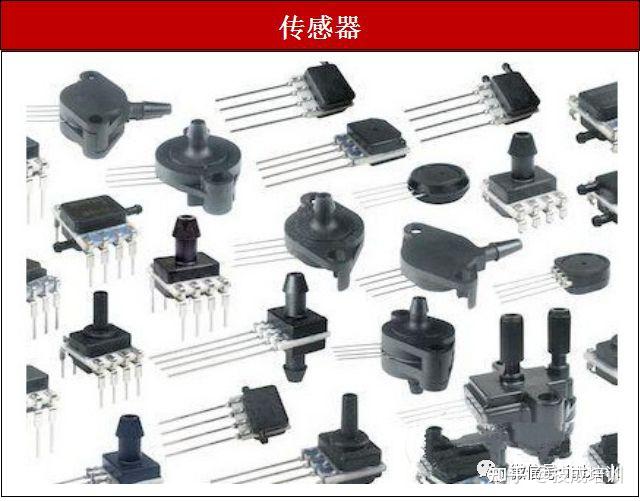

10.各种传感器

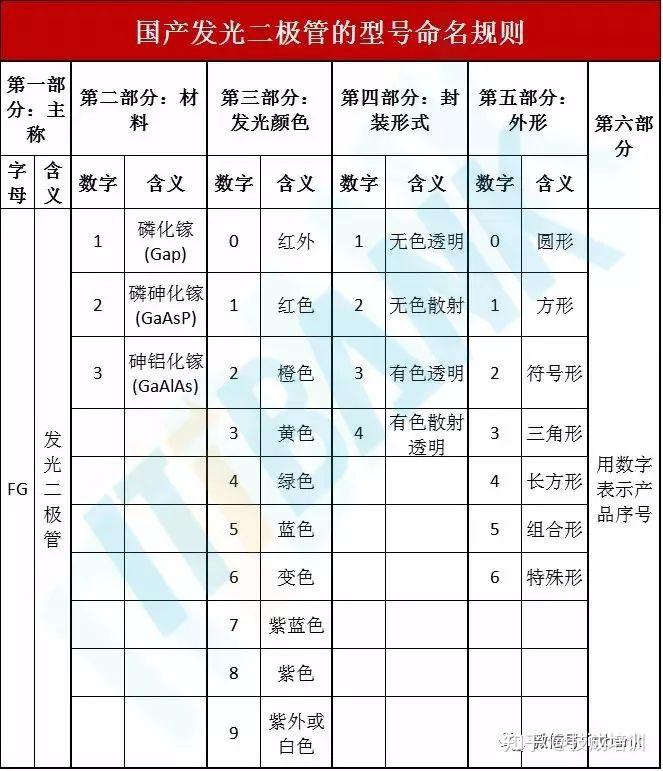

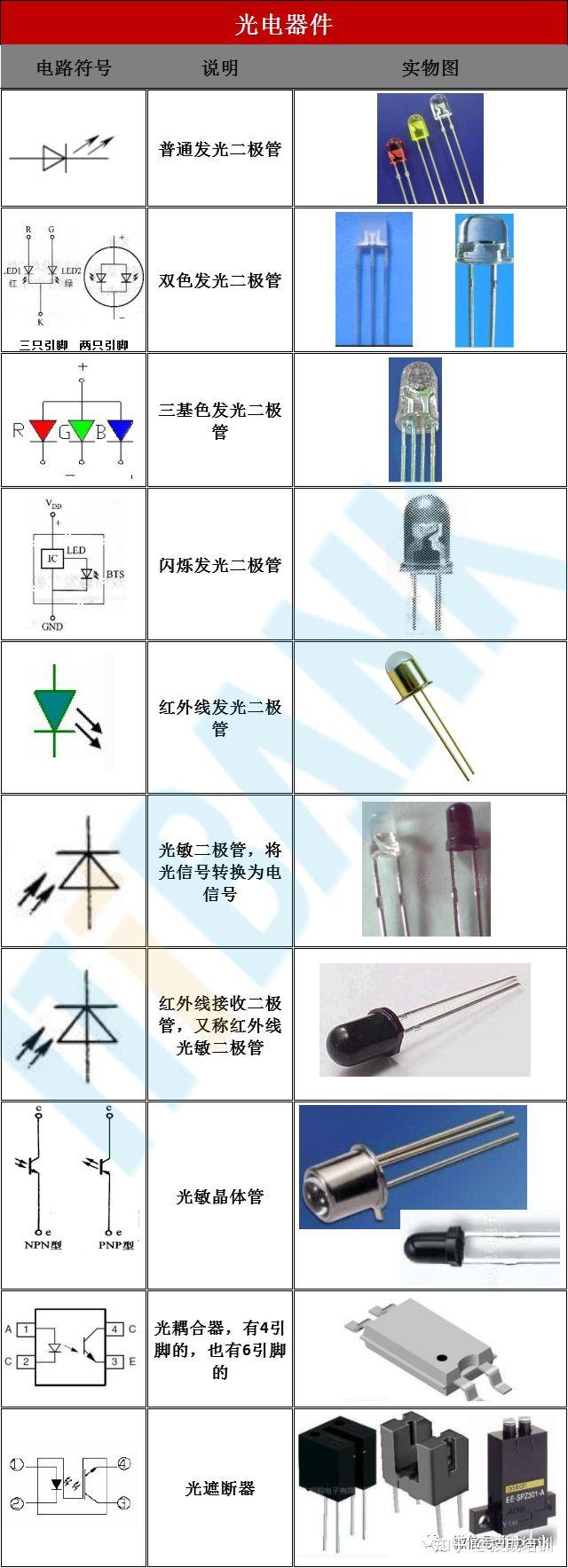

11.光电器件

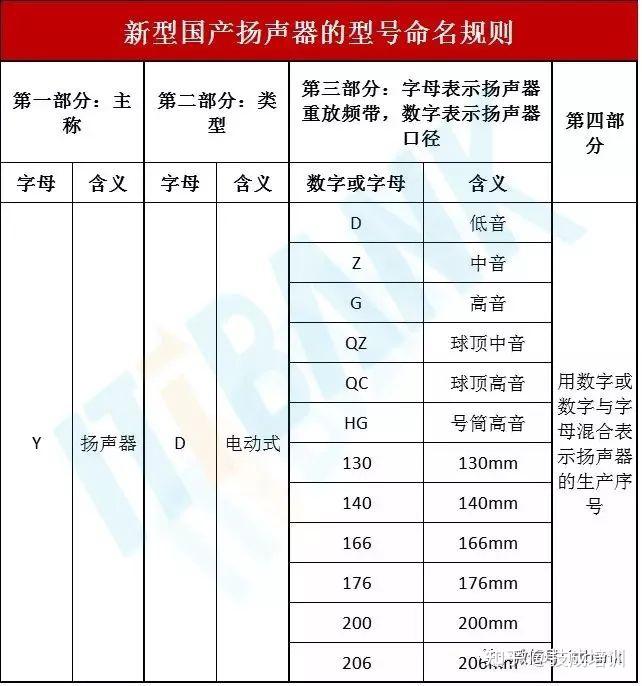

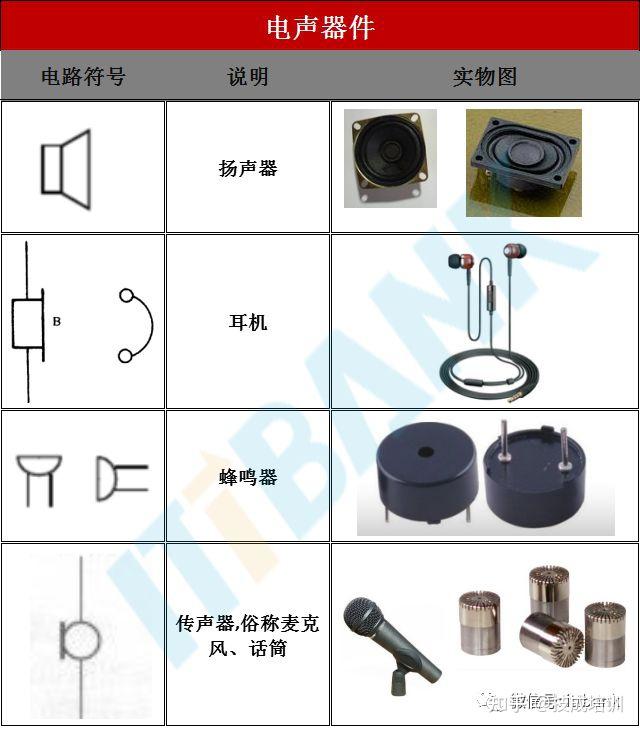

12.电声器件

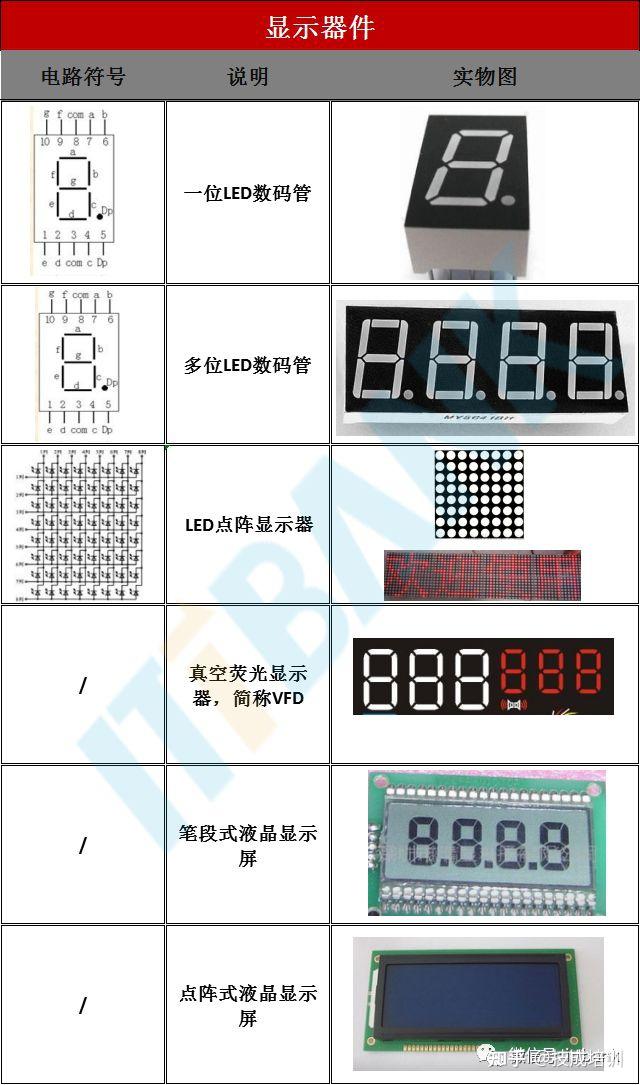

13.显示器件

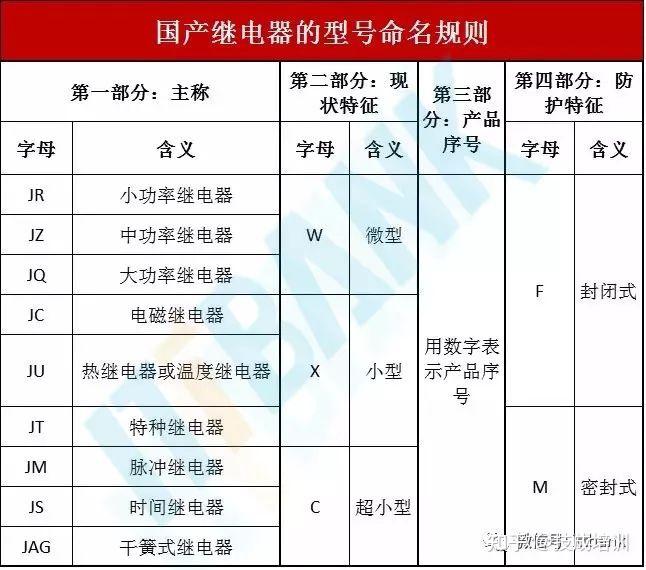

14.继电器与干簧管

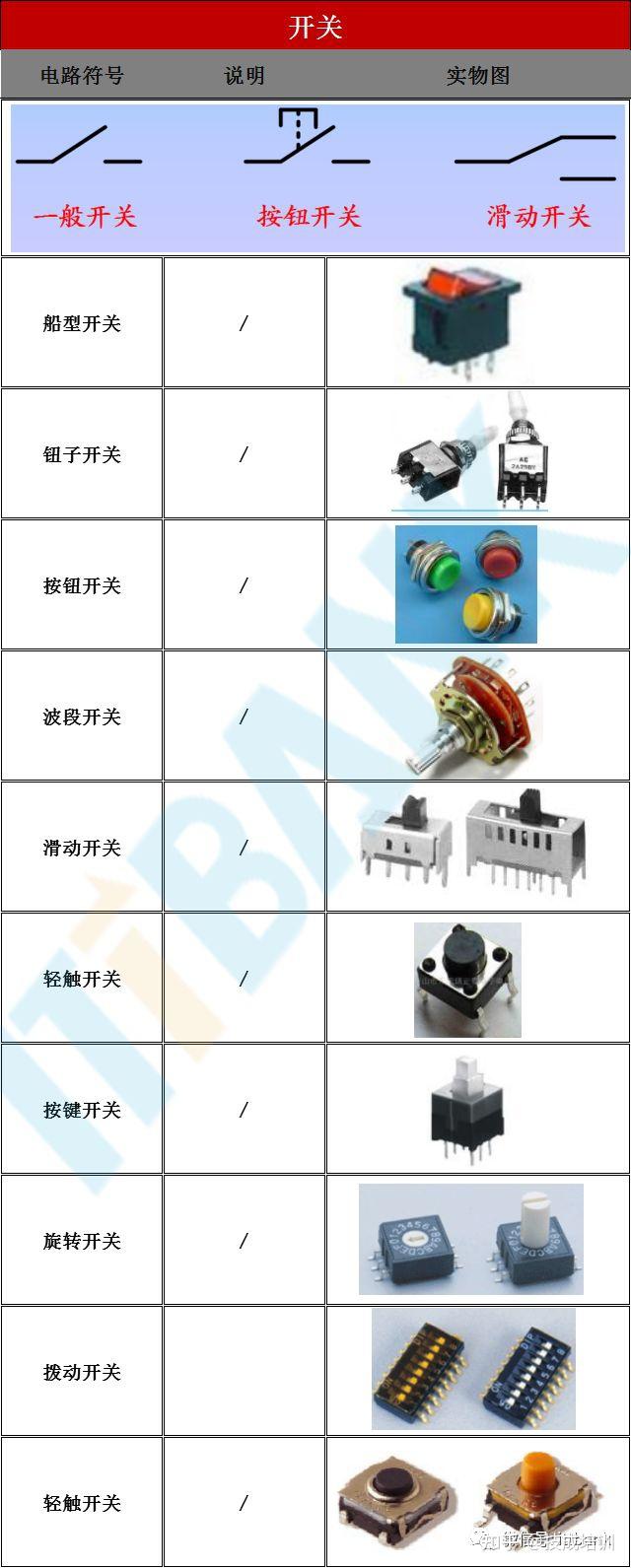

15.开关

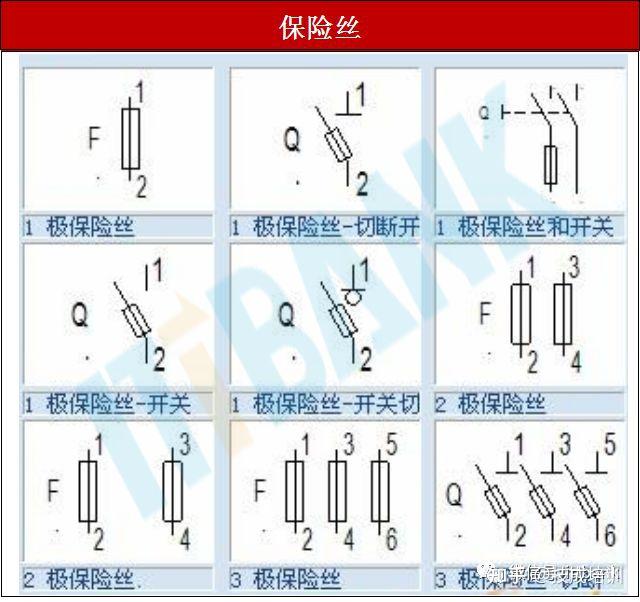

16.保险丝
