常用电子元器件识别/检测/选用一读通【电位器】

1.3.1电位器的识别

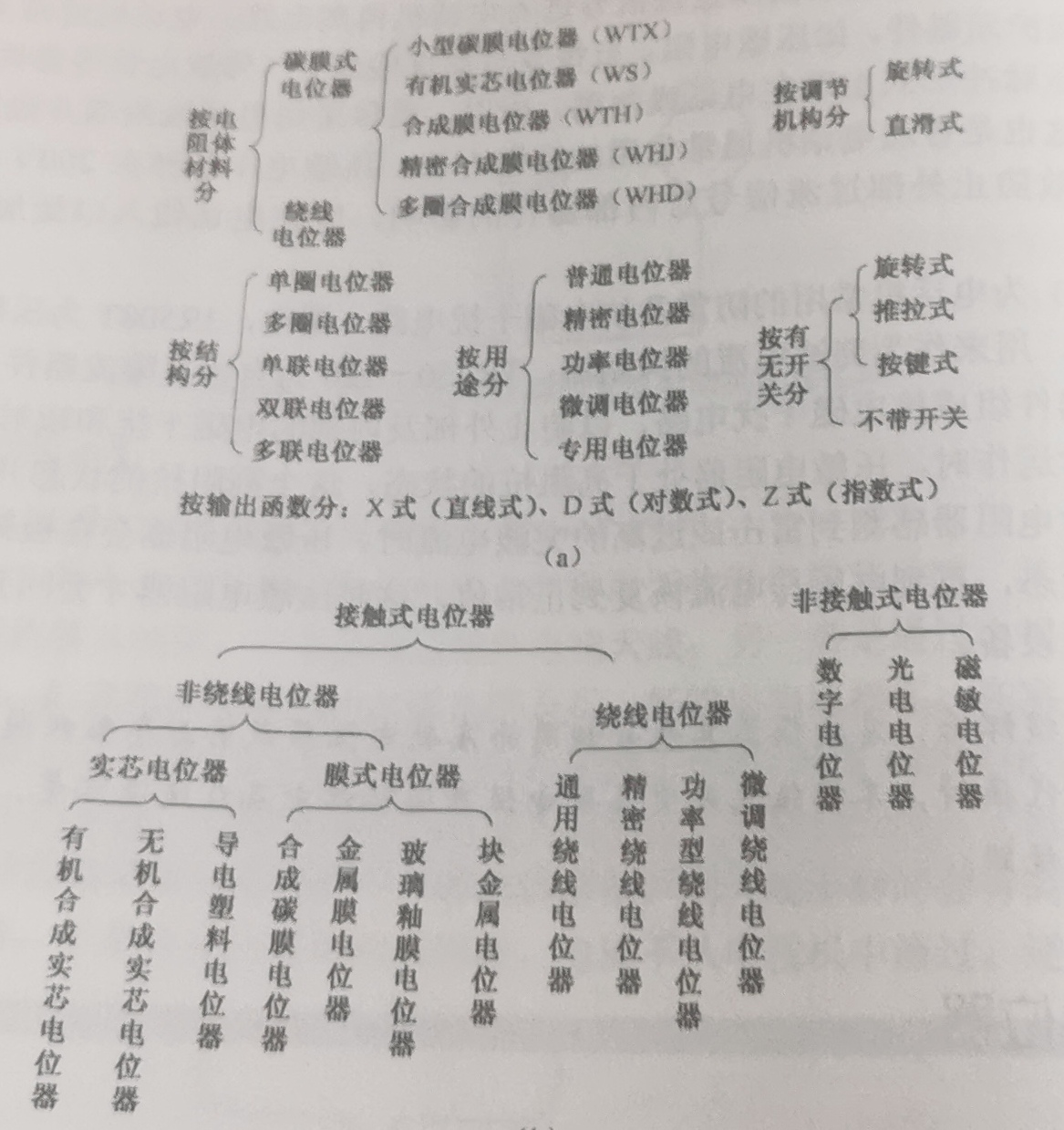

1.电位器的种类


2.介绍

  • 电位器是一种连续可调的电子元件

  • 对外有三个端口：滑动端，两个固定端

  • 滑动端在两个固定端之间滑动，使其电阻值发生变化

  • 在电路中，常用来调节电阻或电位

1.3.2电位器的检测

  • 电位器标称的阻值是它能测的最大阻值

1.3.3电位器的主要参数

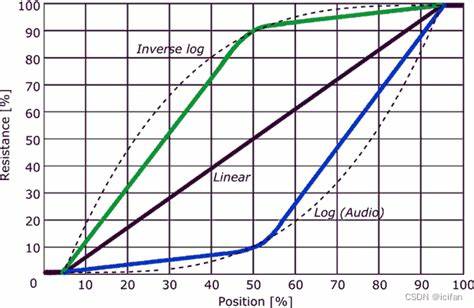

【阻值变化特性】


【额定功率】

【标称阻值】

电位器的电阻体的值称为电位器的标称阻值

【误差】

常用电位器

精度电位器

误差

20％

10％

5％

2％

1％

0.1％

【动态噪声】

由于电阻体分布不均匀性和滑动触点接触电阻的存在，

电位器的滑动臂在电阻体移动的时候就会有噪声。

常用字母表示的电位器类型

缩写字母

电位器类型

WT

碳膜电位器

WH

合成碳膜电位器

WN

无机实芯电位器

WX

绕线电位器

WS

有机实芯电位器

WI

玻璃釉膜电位器

WJ

金属膜电位器

WY

氧化膜电位器

1.3.4电位器的选择与应用

【选择】

1.应用场景

  • 应用场景：各种电压，电流需要调节的电气（电器）的设备中

  • 举例：各家中的音响里的音量调节，各种工业设备中的速度调节，各电子电路的偏执电路中……

2.选择

  • 确保电位器的体积大小和转轴的轴端式符合电路要求，然后要求根据用途选择电位器的阻值变化形式

  • 代换首先保证应与之前的电位器体积大致相同，以便于安装，阻值可以变化20-30%，对于功率来说，原则上应小于电位器，但对于阻值补偿的电位器来说，用固定电阻器取代调定等值电位器也是可以的
