1.1.1电阻器的种类
材料不同:
碳膜电阻器
金属膜电阻器
线绕电阻器
外形不同:

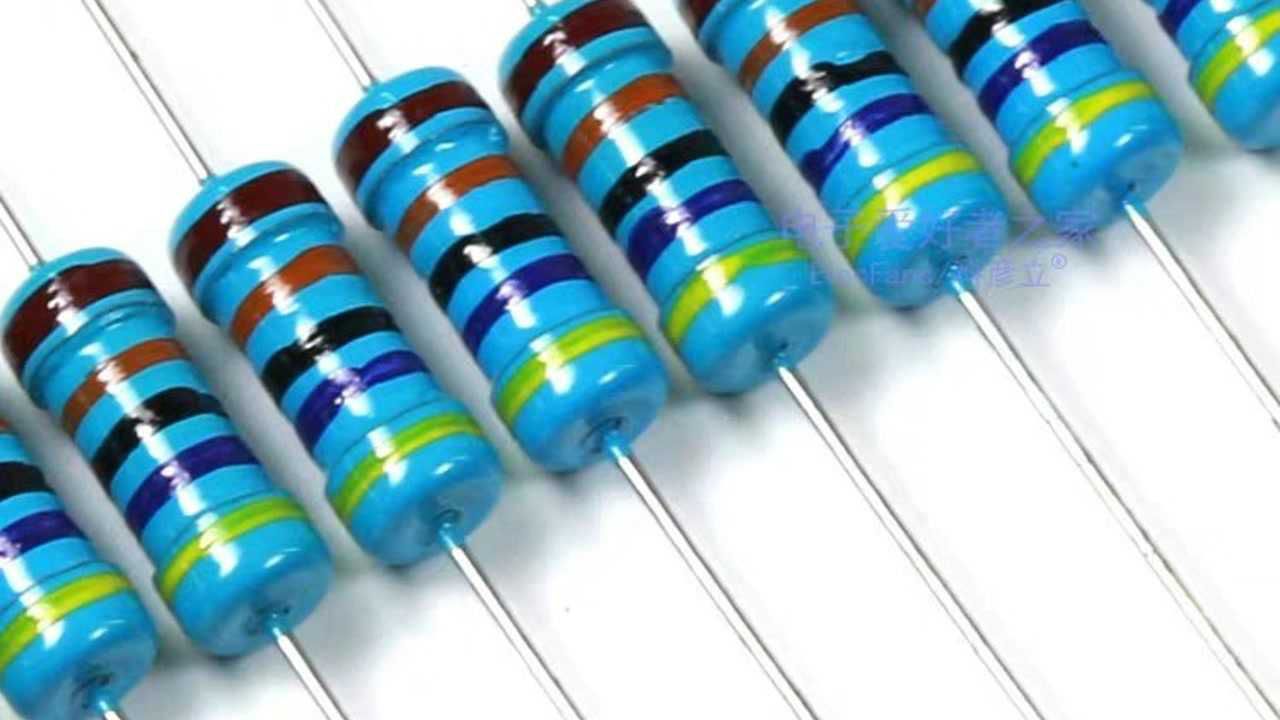

色环电阻器

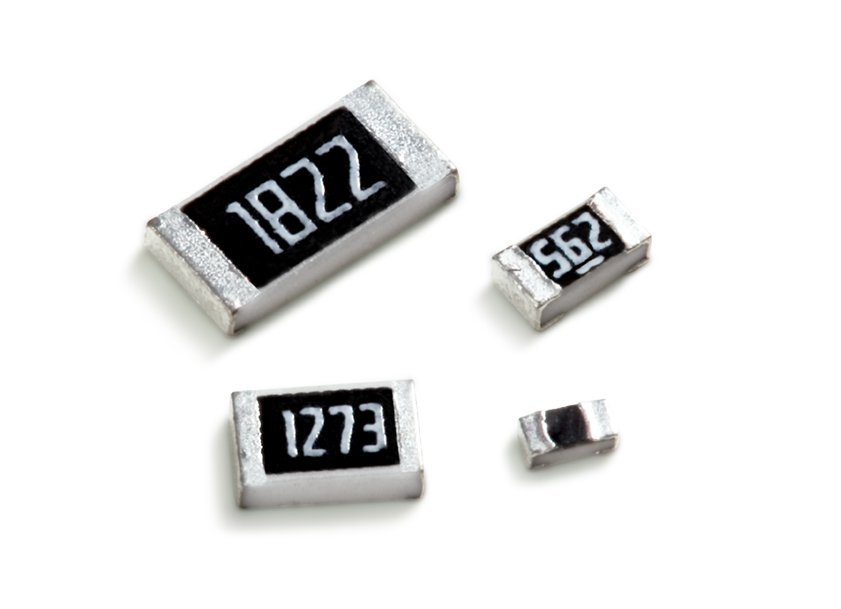

贴片电阻器

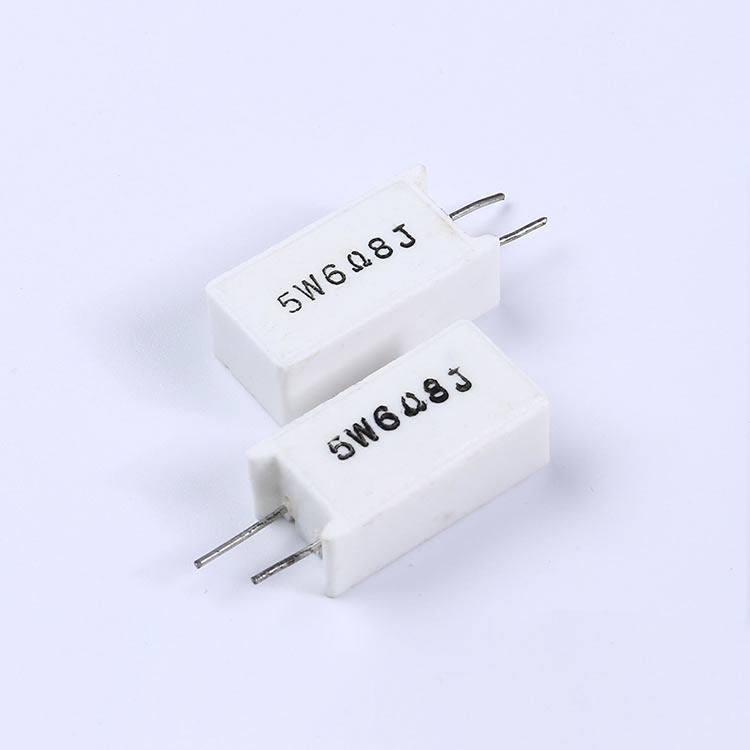

水泥电阻器
特点:耐高功率,耐温,散热性好,稳定性高,耐震等等
用于大功率电路当中:电路过流检测,保护电路,音频放大功率放大器的功率输出电路

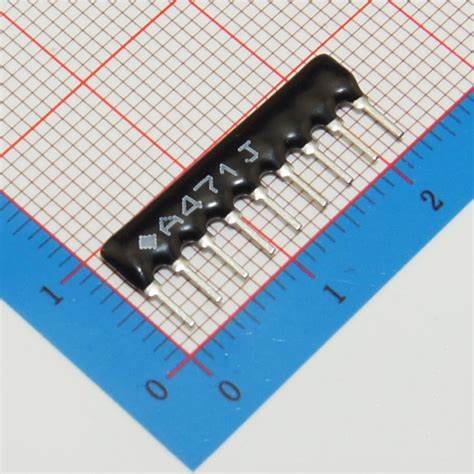

排阻电阻器

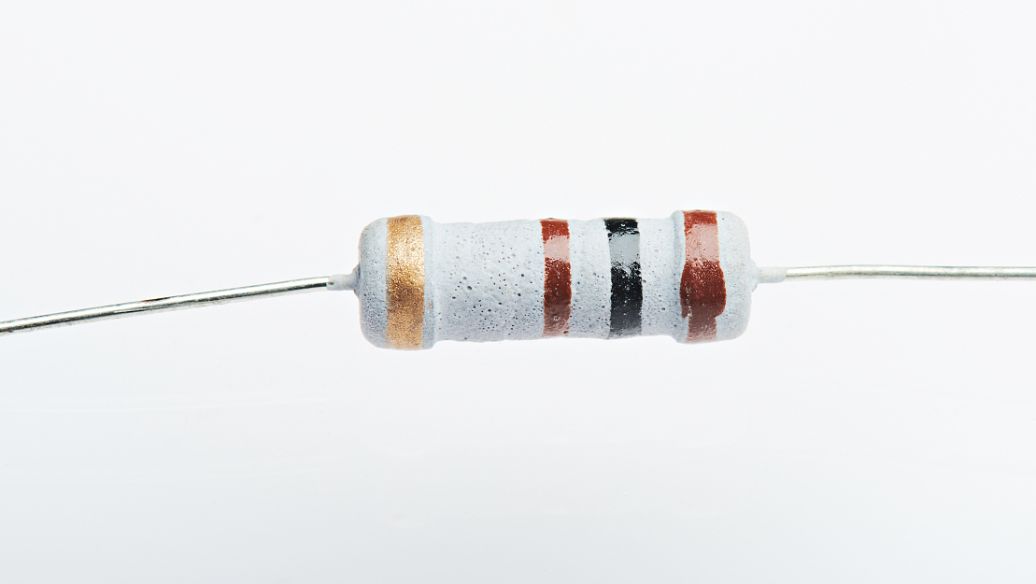

保险电阻器
种类:
类似二极管或磁珠状
白色小方块状
灰色扁平状
绿色扁平状
类似普通电阻器状
常用类型:贴片保险丝,大功率直插式保险电阻器

颜色 | 阻值(Ω) | 功率(w) | 电流(A) |
|---|---|---|---|
黑色 | 10 | 1/4 | 3.0 |
红色 | 2.2 | 1/4 | 2.5 |
白色 | 1 | 1/4 | 2.8 |
表1-2 大功率直插式保险电阻器不同色环表示的阻值
1.1.1其他知识点:
直排式电阻型号表示方式
举例:A 08 472 / XXX J X
A 电路结构代码【ABCDEFGHT】
08 引脚数【04-14】
472 (三位数[e-24系列] 前两位数代表有效数字。第三位表示有效数字后零的个数)
/ XXX 当表示A,B,C,D,G 型产品 该部分无表示
当表示E,F,H,T 型产品 该部分表示与“电阻代号1”相同

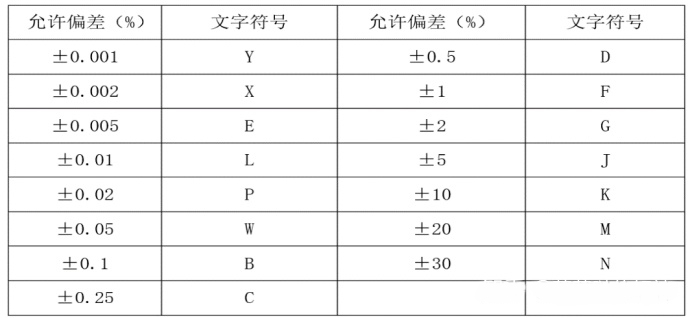

J 电阻值误差精度代号
F:±1% G:±2% J:±5%
X 脚距代号
无表示“:2.54mm
(0.07):1.778mm
1.1.2普通电阻器的型号命名方法
1.有引脚电阻器的型号命名方法
型号举例:
RT15 1/2W 472 K ————碳膜电阻器
RS11 1/2W 472 K ————有机实芯电阻器
RI40 1/2W 472 K ————玻璃釉膜电阻器
RI82 1/2W 472 K ————高压玻璃釉膜电阻器
产品名称 | 电阻体材料 | 通用数字/电阻器类别 | 生成序号 | |
RT15 | R | T | 1 | 5 |
|---|---|---|---|---|
RS11 | R | S | 1 | 1 |
RI40 | R | I | 4 | 0 |
RI82 | R | I | 8 | 2 |

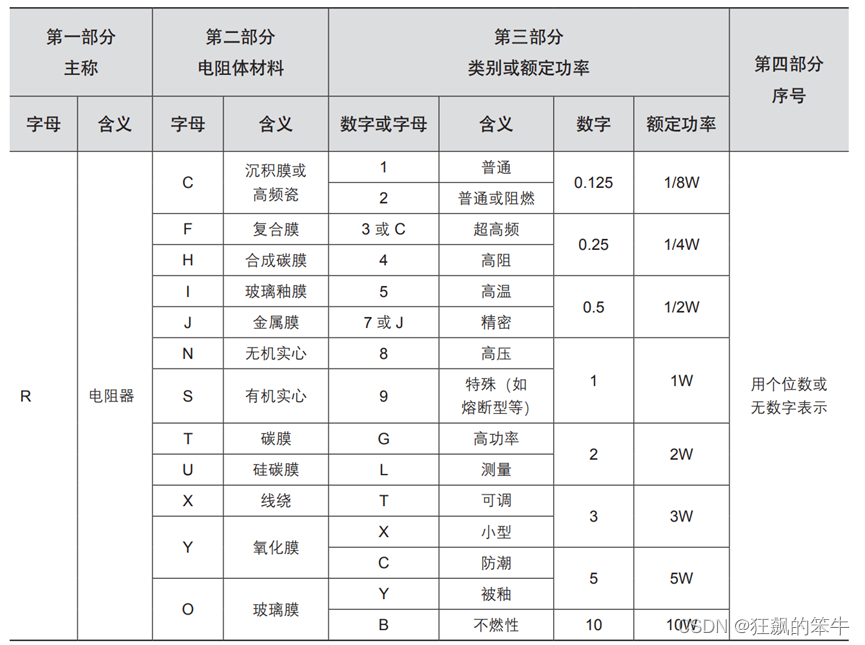

表1-3有引脚型号命名含义

2.贴片电阻的型号命名方法
举例:
FTR | 05 | K | 103 | J | R |
|---|---|---|---|---|---|
系列 | 尺寸 | 温度系数 | 阻值 | 误差等级 | 包装方式 |
其中的:
系列: FTR-E24,FTM-E96
误差等级:
F | G | I | K |
|---|---|---|---|
±1% | ±2% | ±5% | ±10% |
1.1.3普通电阻器的识别
常用大写字母 R 表示
网路电阻器常用 RN 表示
Ω,KΩ(千欧),MΩ(兆欧)
常用换算单位
1MΩ = 1000KΩ
1KΩ = 1000Ω
识别

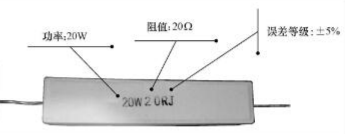

1.直标法

电阻标称值的误差

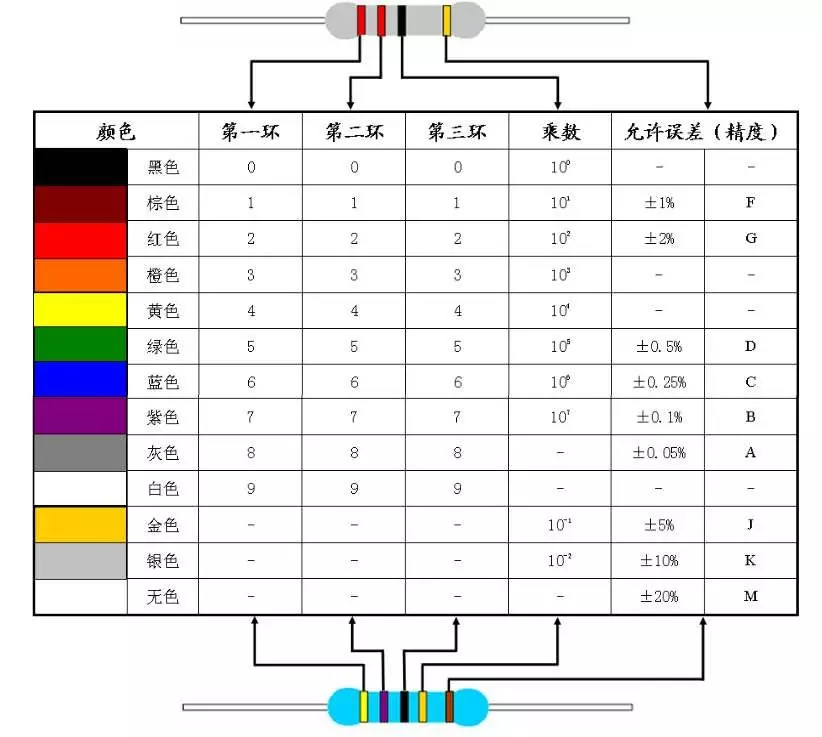

2.色标法

3.数码表示法

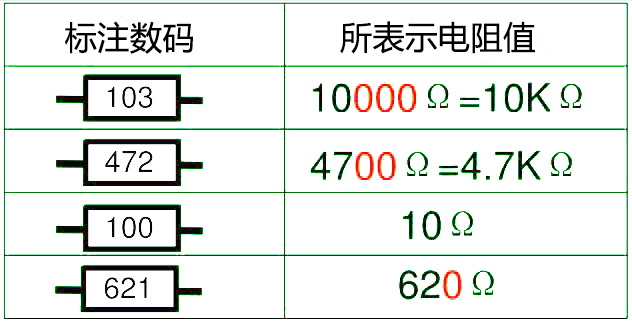

如下例图:

阻值:472Ω | 表示 |
|---|---|
4 | 电阻值的十位数为4 |
7 | 电阻值的个位数是7 |
5 | 代表乘以10次的几次方 |
举例表:以4.7kΩ
字母 | 温度系数(ppm/℃) |
|---|---|
C | 50 |
D | 25 |
Y | 15 |
T | 10 |
V | 5 |
表1-8不同字母代表的的温度系数
阻值(Ω) | 其他表示 | 具体表示 | |
|---|---|---|---|
649k | 6493 | 649000 | 当为649k,64k9,6k49,649时 以k靠近左边的第几位数则为有几个零(个人理解) 其他表示能更清晰的表达出来,但是在实际情况中,这两种表达方式都有 |
64k9 | 6492 | 64900 | |
6k49 | 6491 | 6490 | |
649 | 6490 | 649 | |
举例表2:以649k,64k9,6k49,649Ω举例
1.1.4 普通电阻器的参数
1.封装形式
插针式电阻器
贴片电阻器(SMD电阻器)
英制代码 | 公制代码 | 长度 | 宽度 | 厚度 | 额定功率 |
|---|---|---|---|---|---|
0402 | 1005 | 1.0 | 0.5 | 0.5 | 1/16 |
0603 | 1608 | 1.55 | 1.8 | 1.4 | 1/16 |
0805 | 2012 | 2.0 | 1.25 | 0.5 | 1/10 |
1206 | 3216 | 3.1 | 1.55 | 0.55 | 1/8 |
1210 | 3225 | 3.2 | 2.6 | 0.55 | 1/4 |
2010 | 5225 | 5.0 | 2.5 | 0.55 | 1/2 |
2512 | 6432 | 6.3 | 3.15 | 0.55 | 1 |
表1-11贴片电阻器的封装代码及其尺寸
常用英制代码:0402,0603,0805,1206
不常用英制代码(因为现在板子尺寸更小,选用越来越小的贴片的电阻):1210,2010,2512
2.标称组织和容许误差
国产电阻器的误差分为:
级别 | 差值 |
|---|---|
Ⅰ | ±5% |
Ⅱ | ±10% |
Ⅲ | ±20% |
举例:3kΩⅠ
则表示 阻值为3kΩ 误差为±5%
3.额定功率
常用功率为 1/4W 和 1/8W
4.最高工作电压
标定功率(W) | 1/16 | 1/8 | 1/4 | 1/2 | 1 | 2 |
|---|---|---|---|---|---|---|
最高工作电压(V) | 100 | 150 | 350 | 500 | 750 | 1000 |
5.高频特性
高频条件下工作时,会将变阻器变成一个电阻(R0),与分布电感串联。在于分布电容并联的等效电路
通常情况下,Lr=0.01-0.05uH,Cr=0.1-0.5pF(非绕线情况)
绕线情况下,Lr有10uh左右,Cr有10pF左右
无感绕线情况下,lr依旧有0.1-0.9uH
1.1.5普通电阻器的选择与应用
1.选择
1.1表示法
阻值(Ω) | 表示 |
|---|---|
>1000 | KΩ |
>10000 | MΩ |
1.2安全使用电阻器
电阻通电发热,消耗功率(P=I²XR),若消耗功率超过电阻器能够负担的额度,则电阻器可能被烧坏。
安全使用必须是:电阻器额定功率>所消耗的功率。
2.串/并联电路

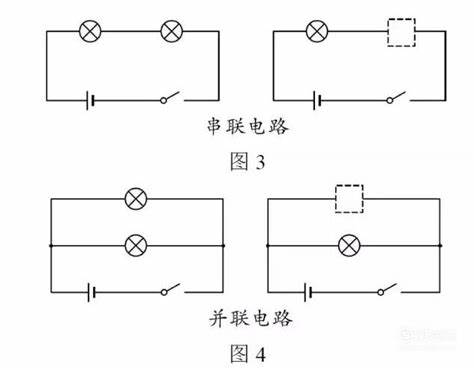

串并联电路总图

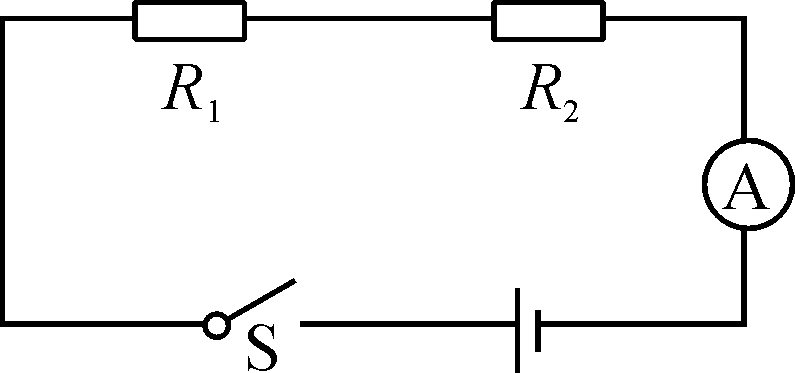

2.1串联电路
R总=R1+R2

2.2并联电路
1/R=1/R1+1/R2
即R=(R1XR2)X(R1+R2)

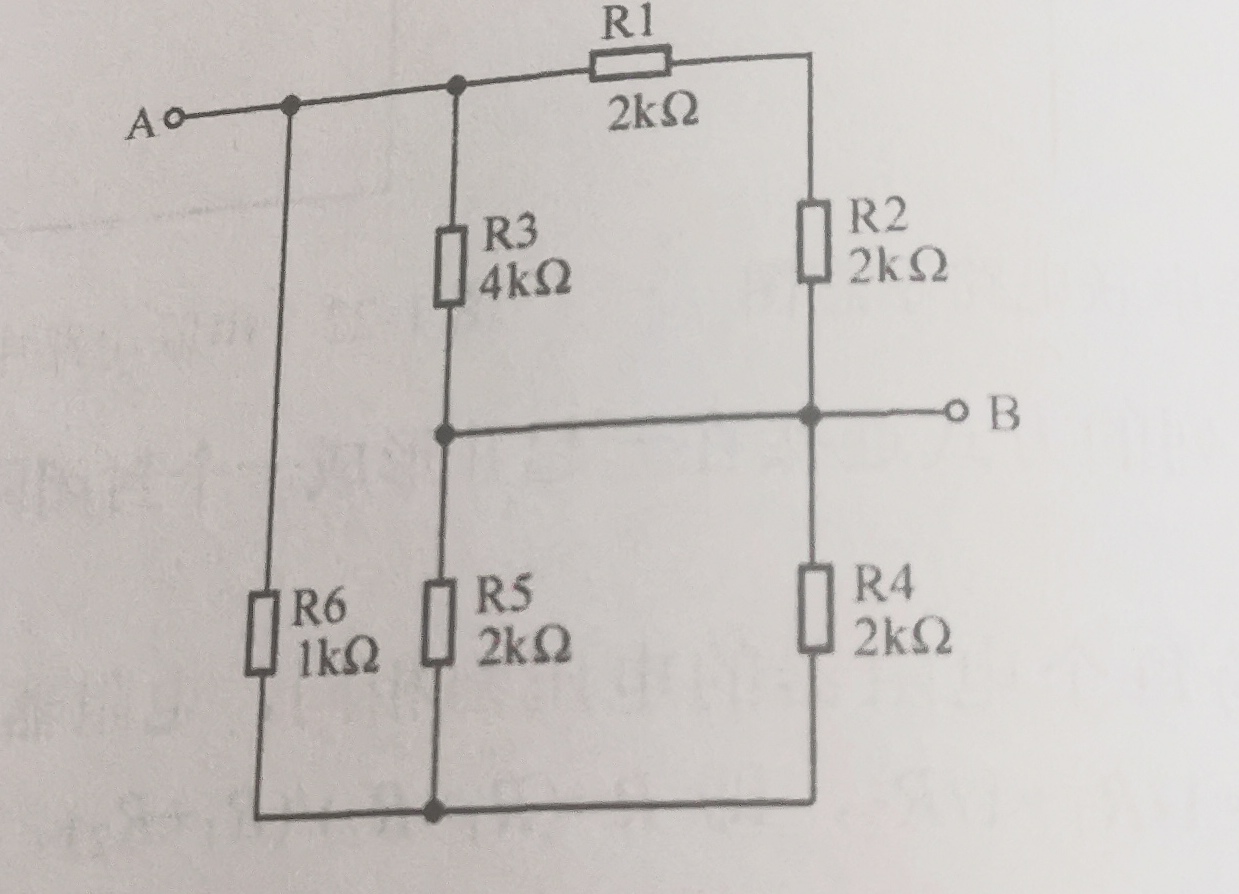

1.3典型串并联电路图
R1和R2串联后跟R3并联的电阻值
R4和R5并联后跟R6串联的电阻值
计算:
R1=r1+r2=2+2=4KΩ
R3=(r3xr1)/(r3+R1)=(4X4)/(4+4)=2KΩ
R4=(r4xr5)/(r4+r5)=(2X2)/(2+2)=1KΩ
R0=r6+R4=1+1=2KΩ
RAB=(R3XR1)/(R3+R6)=(2X2)/(2+2)=1KΩ
图 经典串并联电路图

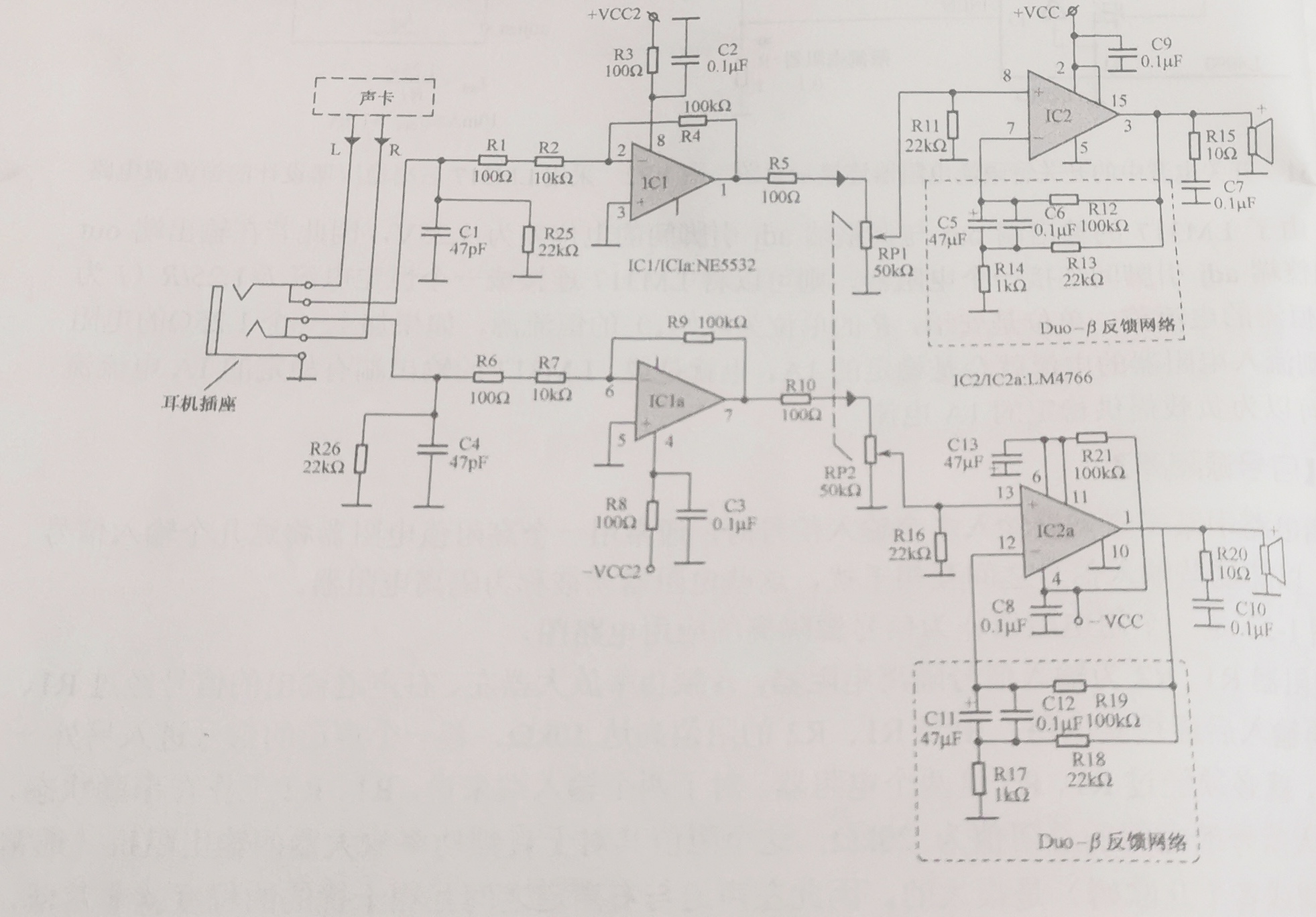

3.应用电路
3.1主要种类
分压
限流
偏置
震荡(与电容器组合使用)
反馈
隔离
阻抗匹配
3.2分压电流
3.3降压电路
3.4限流电路
3.5信号源隔离
3.6阻抗匹配

1.1.6普通电阻器的检测

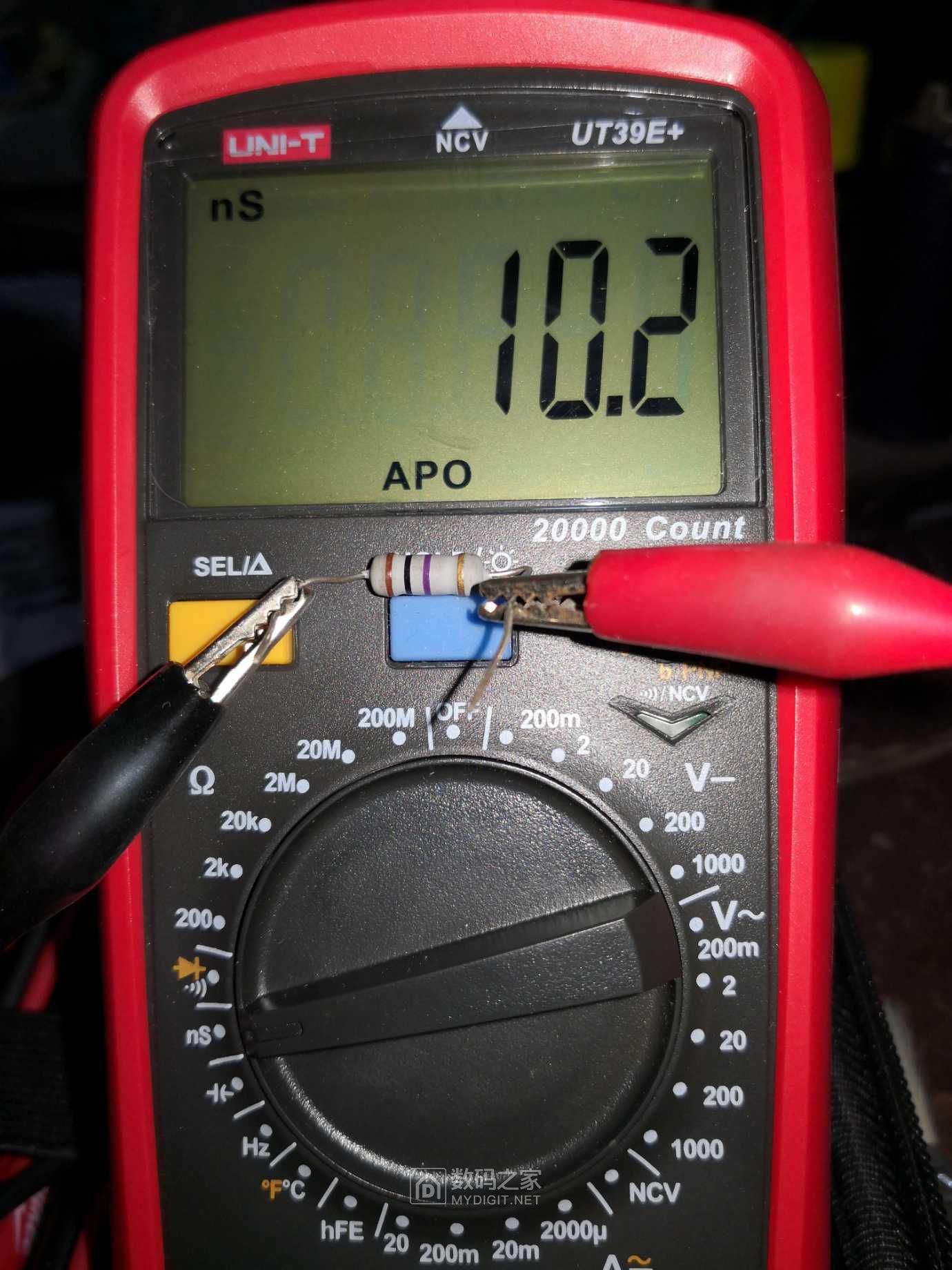

1.检测方法

2.普通电阻坏掉/更换方法
电阻损坏后
最好使用相同功率,相同阻值的同类电阻代换,贴片电阻器而言,最好尺寸一致
代换时,若没有相同的阻值的电阻器,应当选择相近的电阻器
如代换时,没有相近的电阻器时候,应选用串并联进行电阻获取相应的阻值
用于数字电路的电阻器,如上拉电阻器,隔离电阻器等,用来代换电子去哦的阻值与原电阻器接近即可
