分立器件——电容2
陶瓷电容的原理及特性【重点】
介绍及原理
结构原理:在陶瓷表面涂覆一层金属(银)薄膜,再经高温烧结后作为电极而成
1类电解质(NPO,COG)【应用较少】
1类特点:具有温度系数小、稳定性高、损耗低、耐压高等优点。
应用:主要应用于高频电路中。
常用的有CC1、CC2、CC18A、CC11、CCG等系列.
2类电解质(X7R,X5R,Y5V,Z5U)【应用较多,贴片电容使用 】
2类特点:介电系数高,容量大、体积小、损耗和绝性能较1类的差。
2类应用:广泛应用于中、低频电路中作隔直、合、旁路和滤波等电容器使用。
常用的有CT1、CT2、CT3等系列,

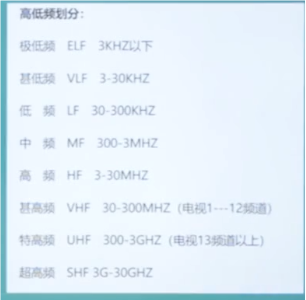

高低频划分
极低频:ELF 3KHZ以下
基低频 :VLF 3-30KHZ
低频:LF 30-300KHZ中频MF 300-3MHZ高 频 HF 3-30MHZ
基高频:VHF 30-300MHZ(电视1---12频道)
特高频:UHF 300-3GHZ(电视13频道以上)
超高频:SHF 3G-30GHZ
铝电解电容原理及特性【重点】

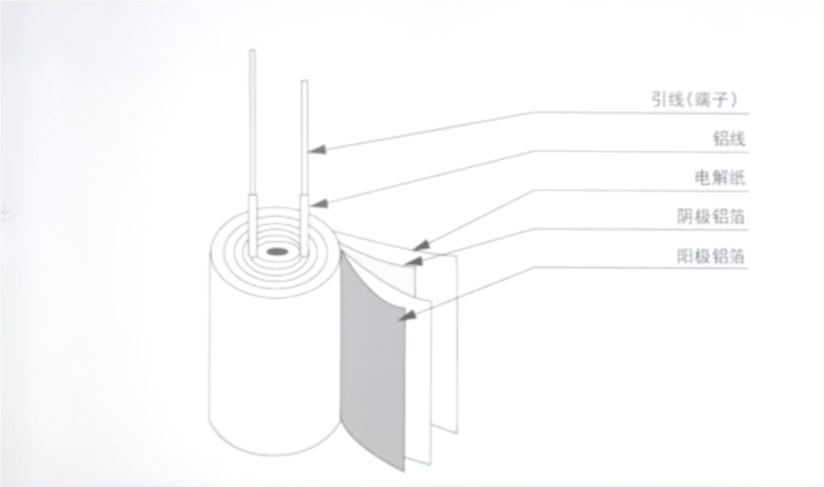

结构

特性
1、优点:容量范围大,一般为1~几万μF,额定工作电压范围为6.3V~450V
2、缺点:介质损耗、容量误差大、耐高温性较差,存放时间长容易失效。
3、应用:通常在直流电源电路或中、低频电路中起滤波、退耦、信号耦合及时间常数设定、隔直通交作用。注意:极性不能接反,否则会爆炸。

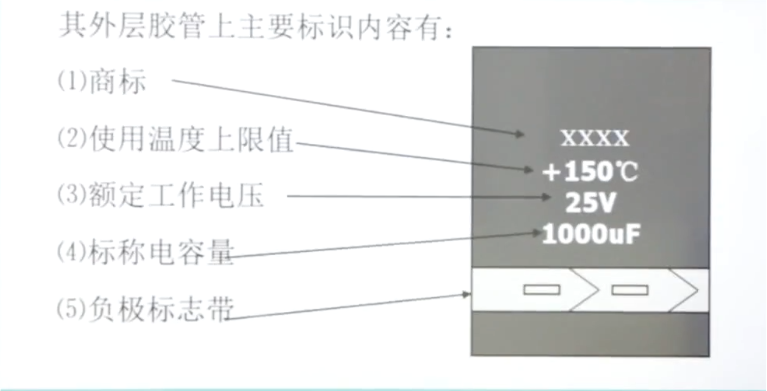

字符含义

电容器的电路分析
分压和滤波电路分析

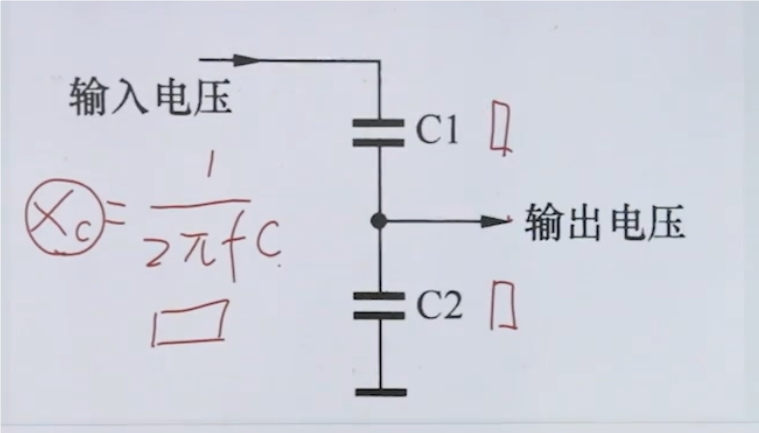

分压电路
隔直通交特性,依据XC
滤波电路

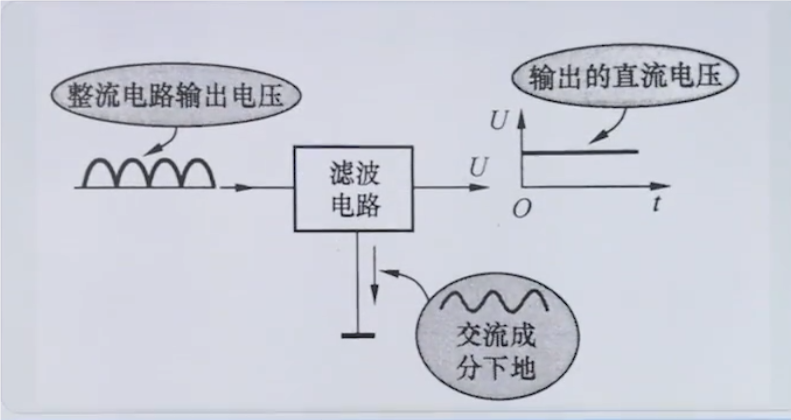

低频滤波电路

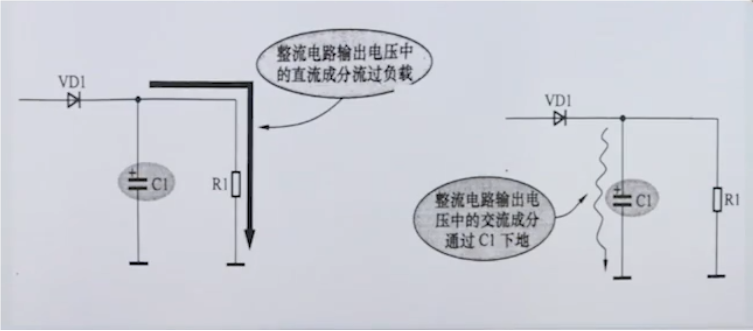

无用信号流到GND 有用信号直接输出【滤波】

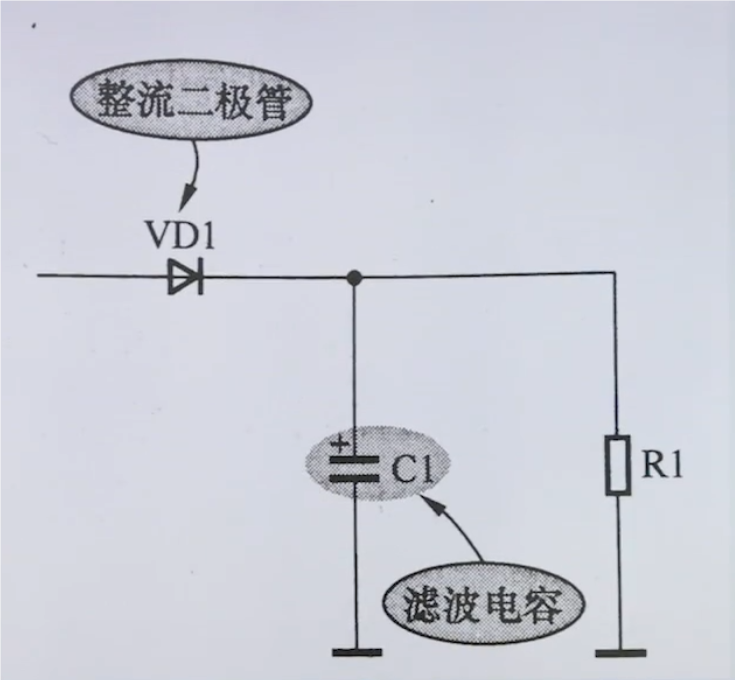

此图为半波整流电路
全波整流电路为四个二极管

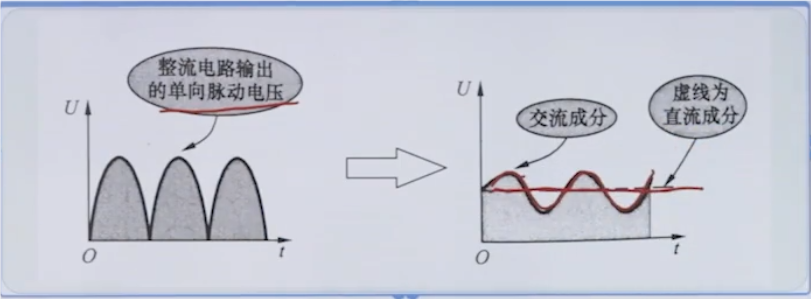

滤波交流信号,则为直流信号

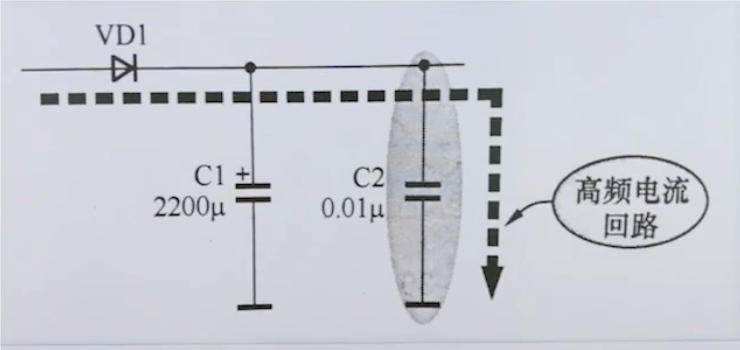

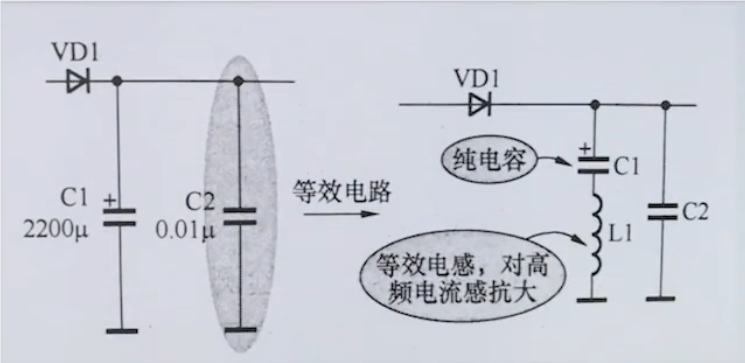

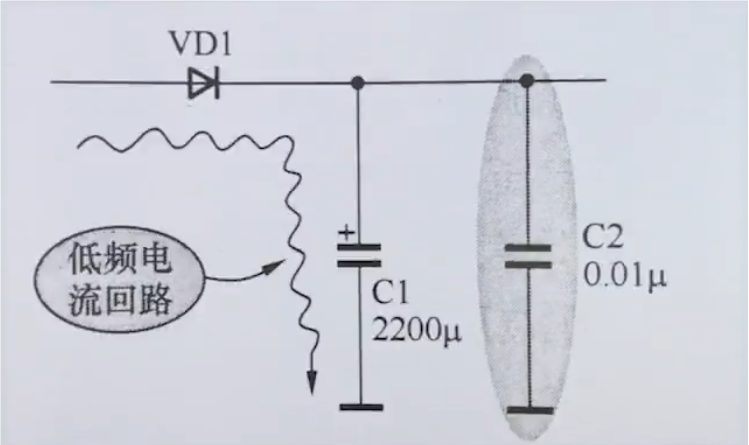

高频滤波电容电路
大电容 去耦 滤波低频信号
小电容 滤波高频信号
信号走阻值最小原则/路径最短原则
等效分支一

等效分支二

串并联电路分析

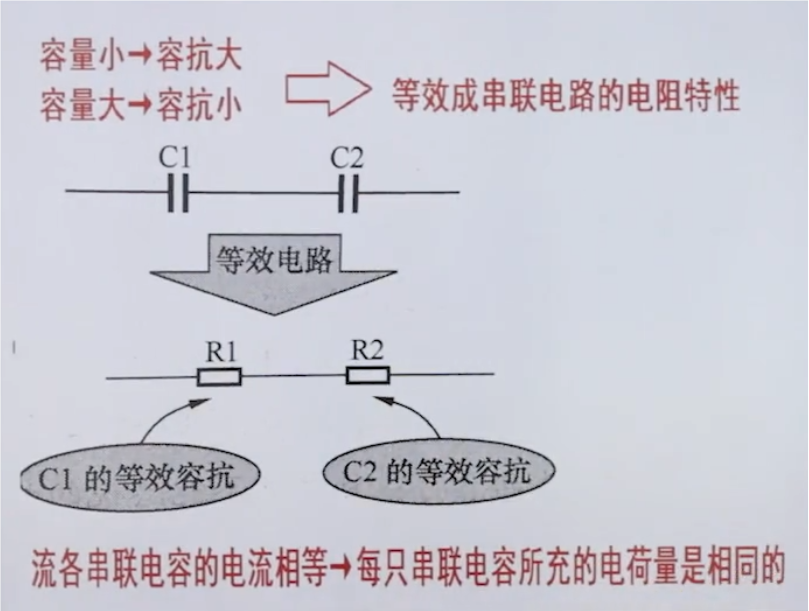

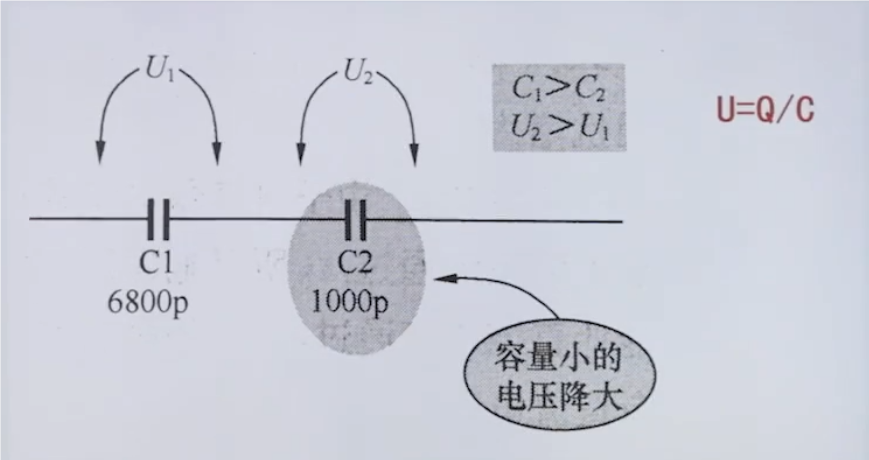

串联电路

等效为串联电阻
各电流相等
每只串联

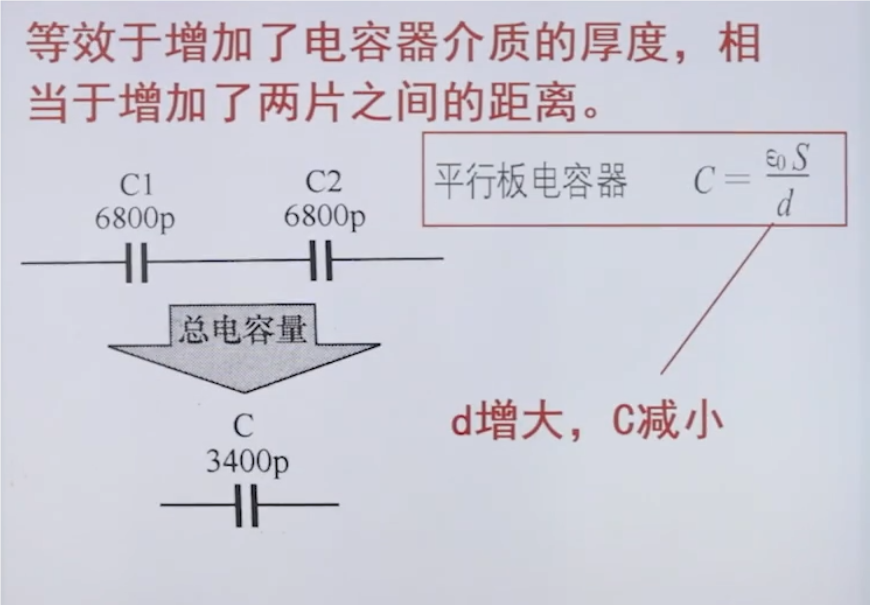

串联电容 电容量减半
电容越大,电压越小
电容越小,电压越大

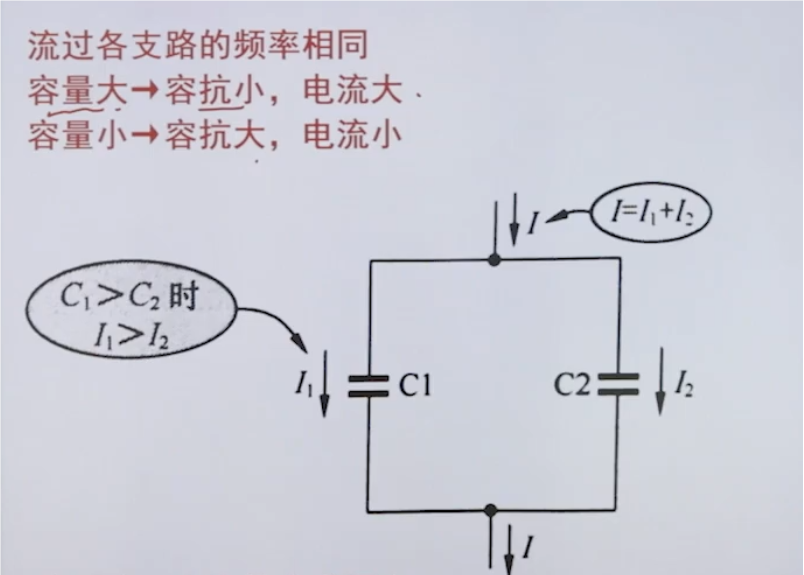

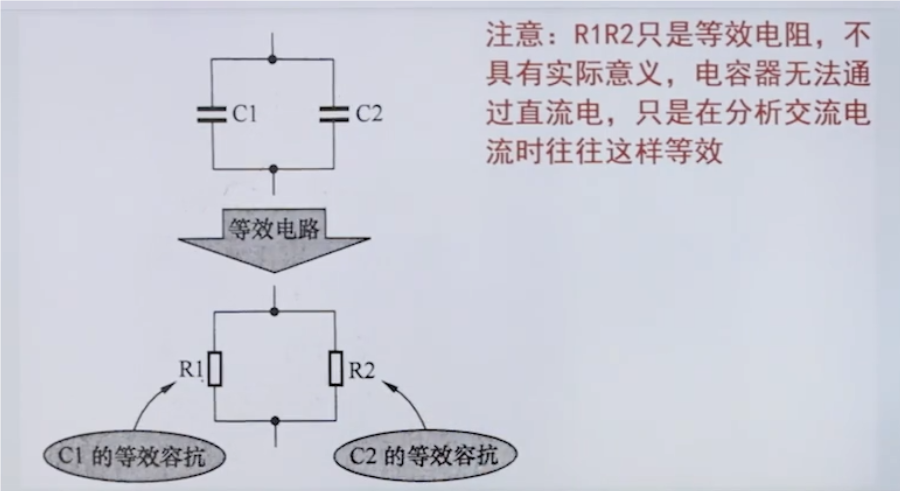

并联电路
容量大->所充的电荷量多
容量小->所充的电荷量少

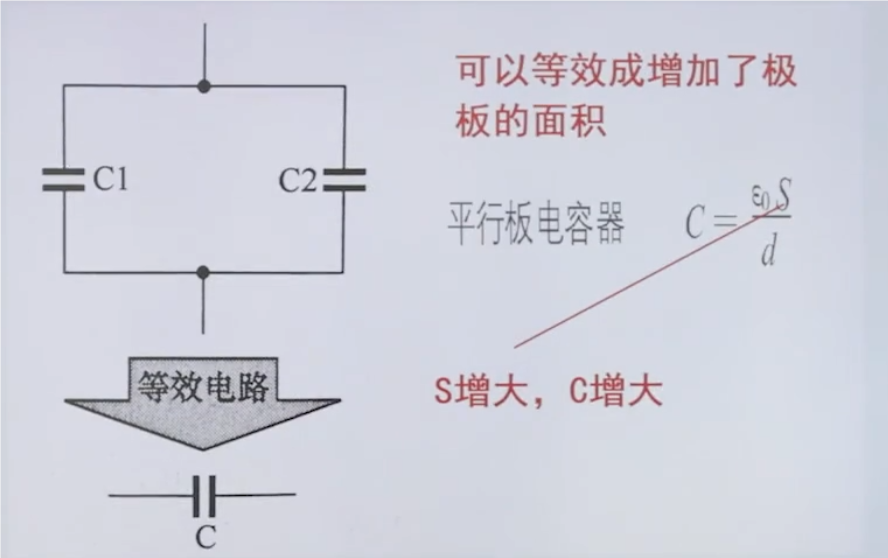

并联电容 增加电容量

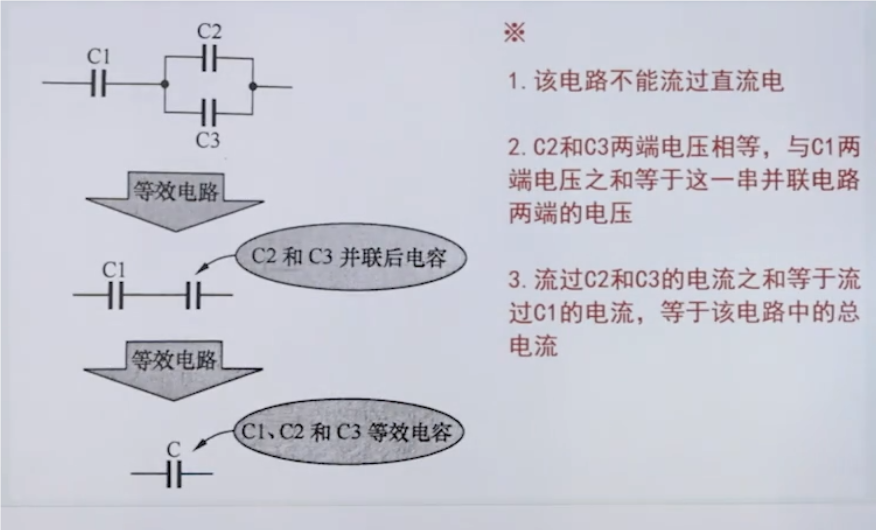

电容串并联电路
