分立器件——稳压二极管

稳压二极管

由来

齐纳制作出来的稳压二极管 又称齐纳二极管

特点

• 利用PN结反向击穿状态，其电流可在很大范围内变化而电压基本不变的特性，制作成的起稳压效果的二极管

• 稳压二极管稳定的电压是按照他的击穿电压来分档的，与PN结的掺杂浓度有关

• 稳压二极管可以通过串联获得更高的稳定电压

• 多数情况下对电压精度和功率不高的场合使用稳压二极管

• 精度高的时候选用电压基准芯片

• 功率大时选择专用电源芯片

电压与击穿的对应关系

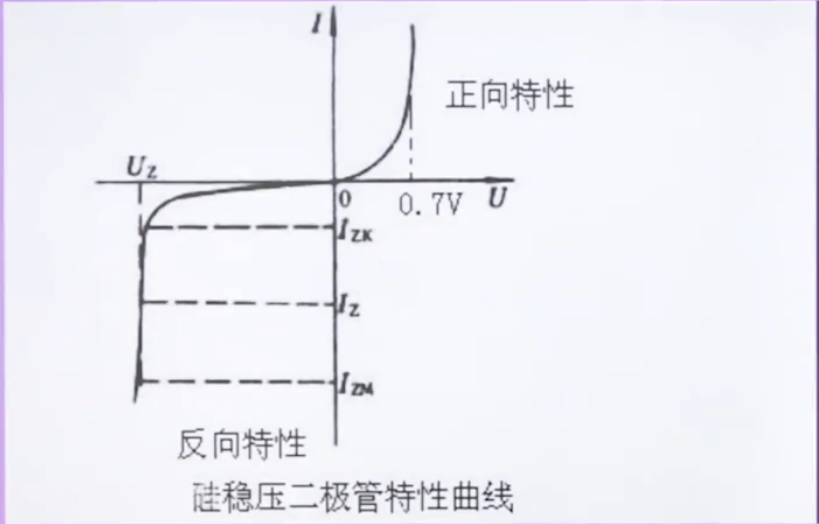

硅稳压二极管特性曲线

正向特性：U=0.7V以后只能增加电流

反向特性：

l_{zk:拐点，进入反向击穿的电流}

U_z，l_z :稳压二极管正常工作的电流，电压

lzm:稳压二极管所能承受的最高反向击穿电流

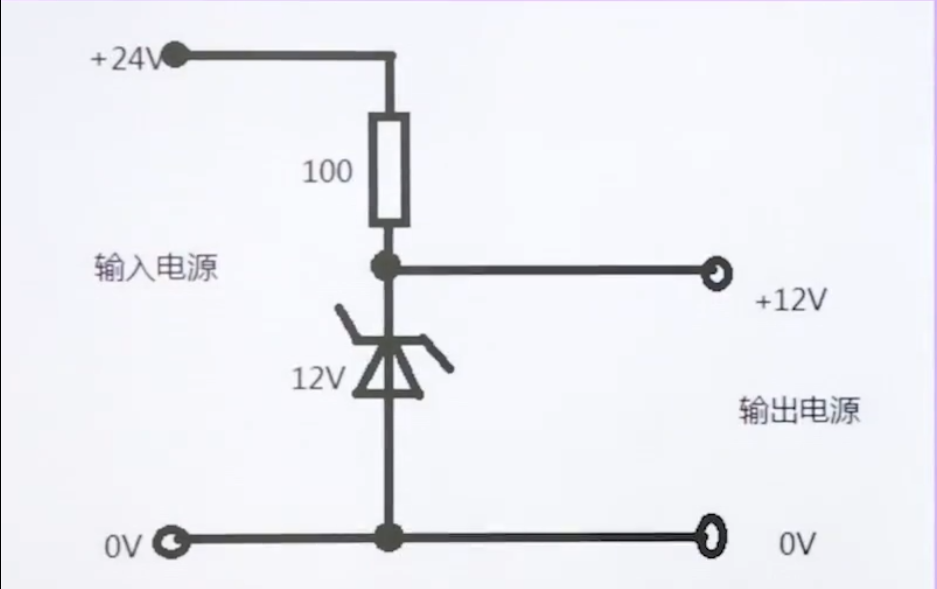

稳压二极管典型电路

电阻值根据电源电压高低及输出电源电流大小来决定阻值及功率。稳压二极管也根据电流决定其功率

依据上图得知：

• 输入24V

• 输出12V

• 串联一个电阻【100R】

• 反接稳压二极管

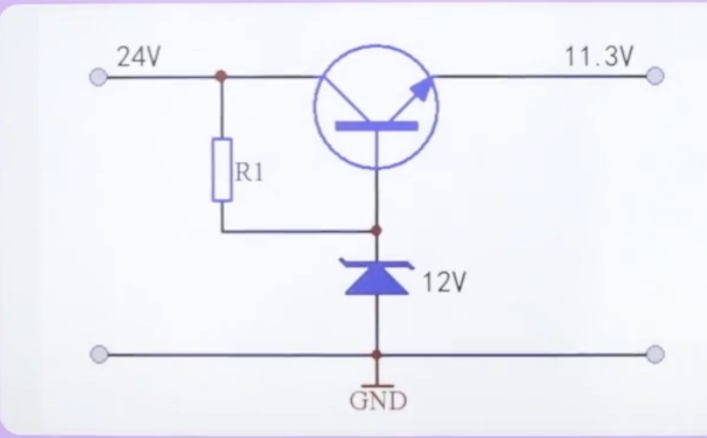

三极管与稳压二极管的典型电路【降压电路】

三极管，电阻，稳压二极管原理性电路

原来的电路压降在电阻中

本电路中压降在三极管中，输出功率会增加

郭天祥实际生产电路【实例】

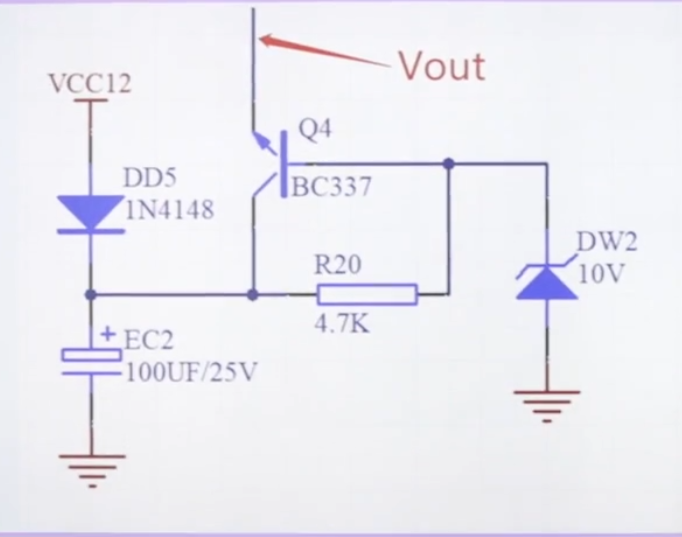

实例一

VCC12：铅酸电池，9-16V间变化 正常电压12V

VOUT:10V

1N4148：防止反接二极管

100UF/25V EU2：滤波电容

10V DW2：稳压二极管

4.7K R20 电阻：限流电阻

BC337 Q4 三极管：【详见数据手册】

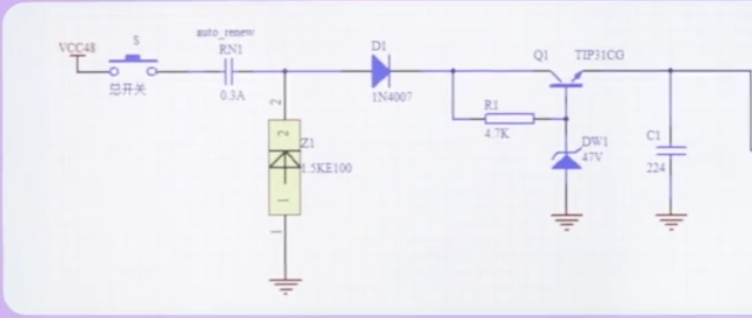

实例二

RN1 0.3A 自恢复保险丝：

1.5KE100 Z1 瞬态抑制二极管【TVS】：

VCC48：4节铅酸电池，36-64V间变化 正常电压48V

1N4007：防止反接二极管

224 C1：滤波电容

47V DW1：稳压二极管

4.7K R20 电阻：限流电阻

TIP31CG Q1三极管：【详见数据手册】

DCDC模块能够输入电压能够稳定下来，稳定在的电压中进行

重点

二极管和三极管的降压电路

• 压降大于3V小于10V

• 二极管和三极管在工作时会发热【输出功率越大，发热越高】

• 降压越大，功率越大

• 电压越大，电流越大，则功率越大
