分立器件——电阻

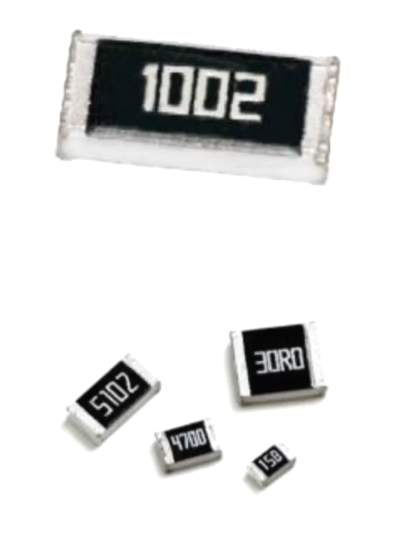

贴片电阻

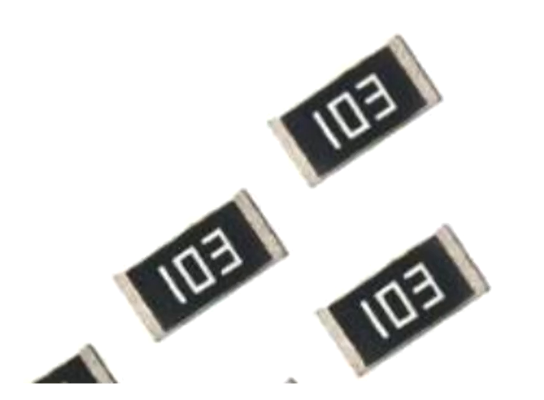

识别贴片电阻【常用三位数,R类电阻】
【三位数】103 10000=10K
10X103=10K

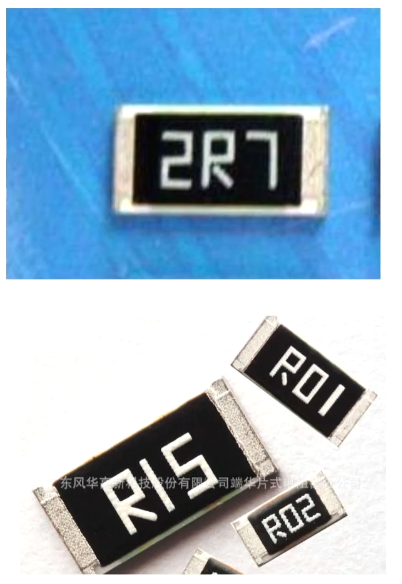

R:在电阻标识中为.小数点 M:标识mΩ
2R7
R01 0.01Ω
R15 0.15Ω
1002 10000=10k
100x102=10k
电阻上数字 | 表示电阻大小 | 精度 |
|---|---|---|
102 | 1K | 5% |
1002 | 10K | 1% |

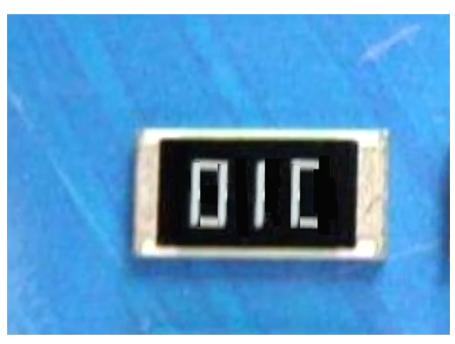

精密电阻【达到千分之一】

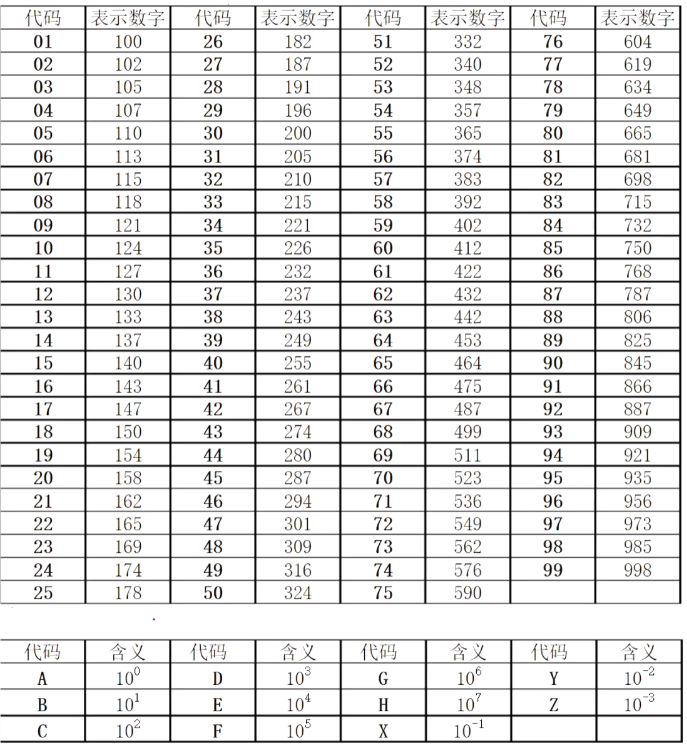

精密电阻进行查表

0Ω电阻【跨接电阻器】

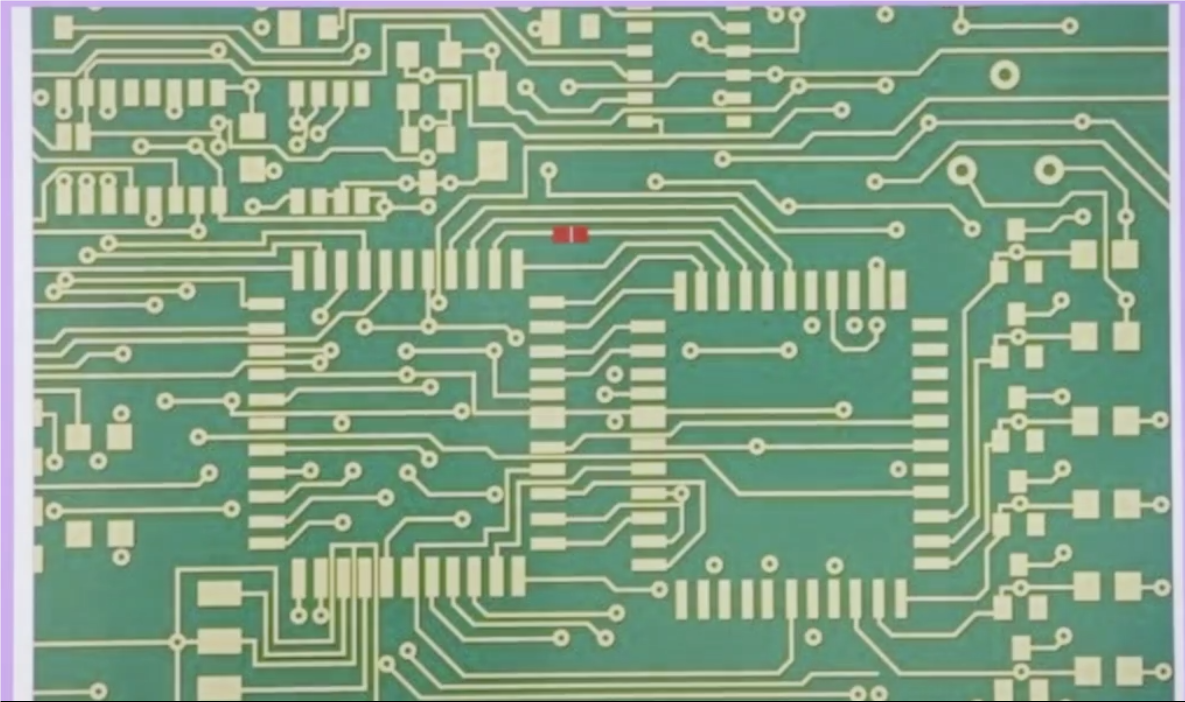

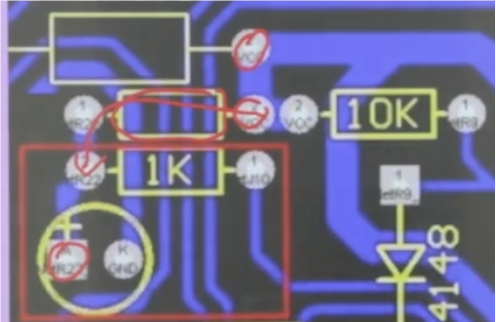

跨接线路:单面板走线
将图中的线路连接
预留调试时测试关键信号

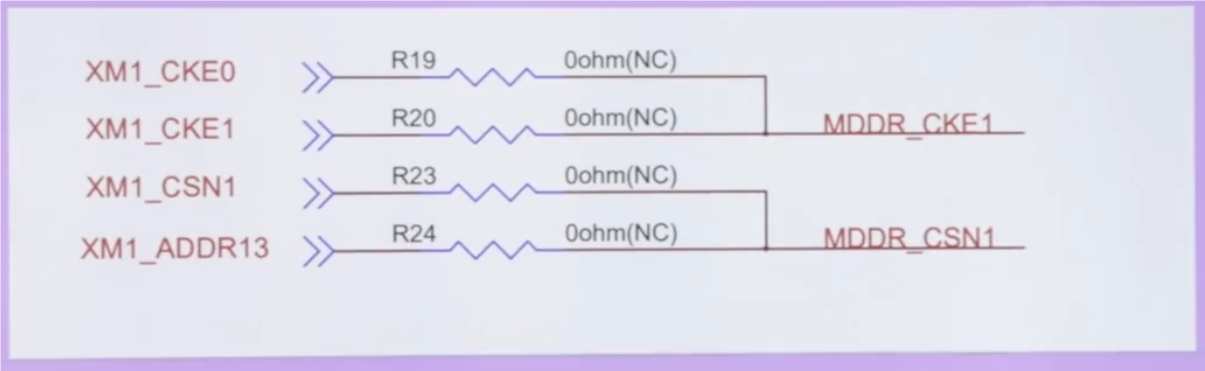

选择跳线:选择器件,功能,配置等

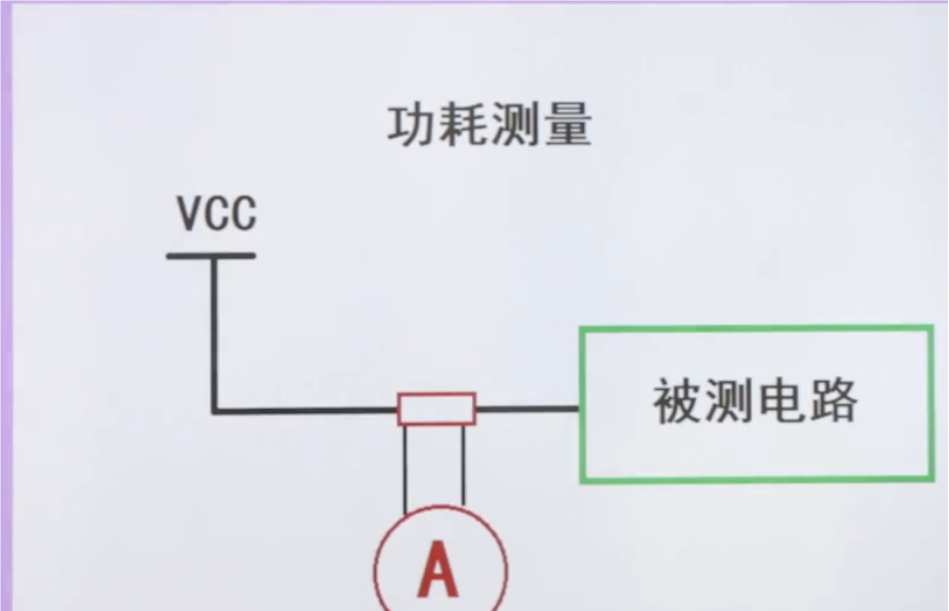

测试回路电流

保护过流

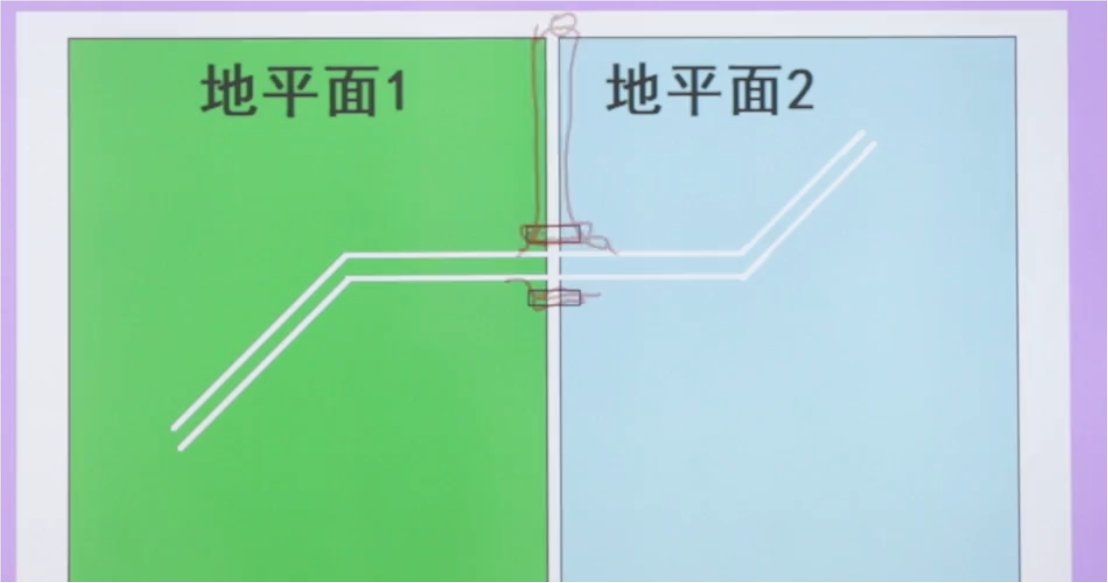

高鹏信号时解决EMC问题

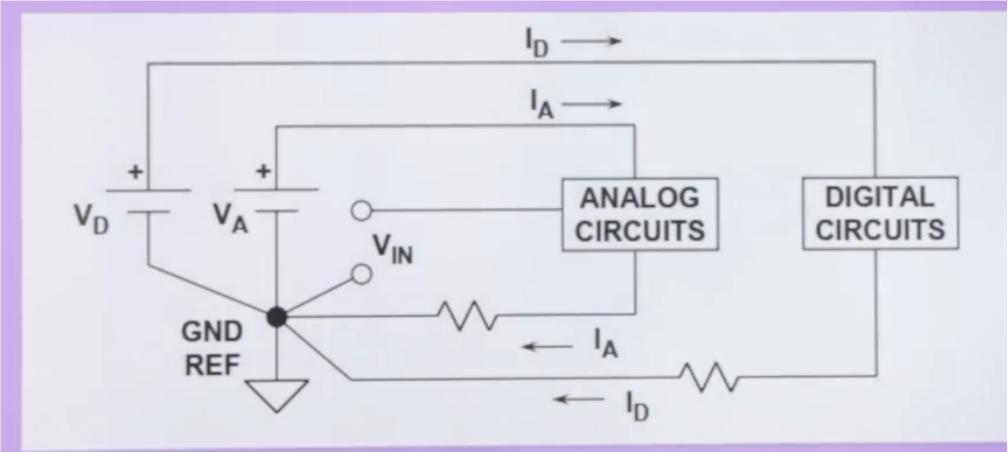

单点接地:数字地和模拟低之间

限流电阻
定义:
限流电阻是将电阻串联与电路中,用于限制所在支路电流的大小
以防电流过大烧坏所串联的原件,同时限流电阻起到分压作用
应用电路

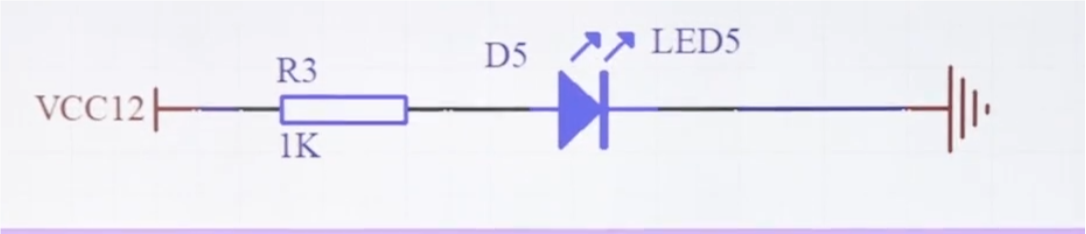

发光二极管电路
一般发光二极管为2V
电阻:10V
假设给电路为10mA 进而求出电阻值

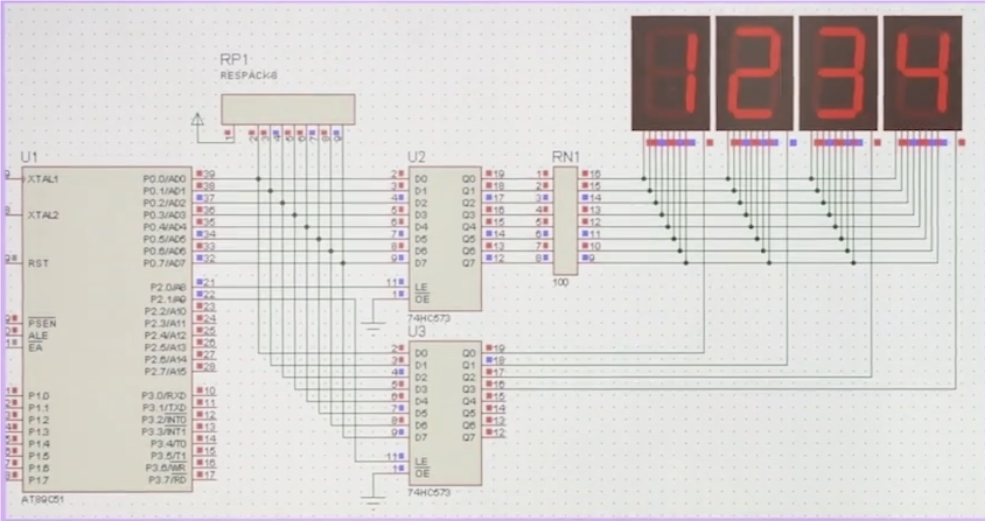

四个数码管电路
跟发光二极管电路中的限流电阻类似

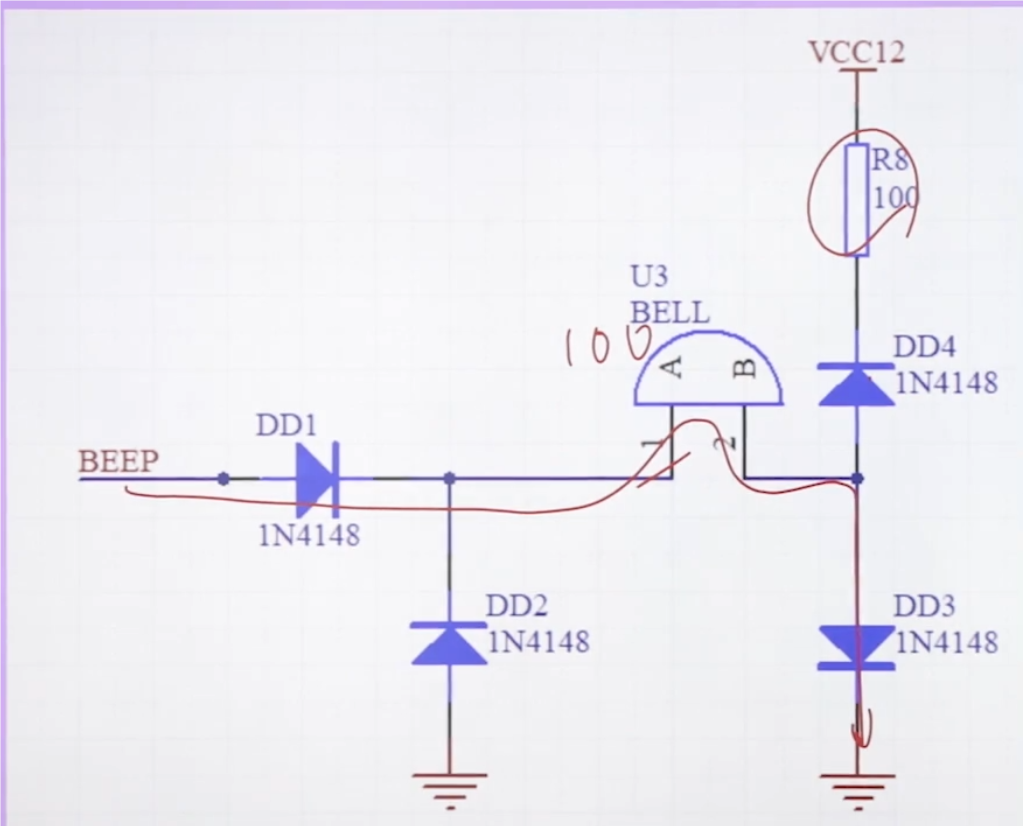

蜂鸣器电路
蜂鸣器内部一般是100mA
R8:限流电阻
正常流向:BEEP -> DD1 -> U3 -> DD3 -> GND
反反接报警电路:GND -> DD2 -> U3 -> DD4 -> R8 -> VCC
DD2,DD4:防止反接电路

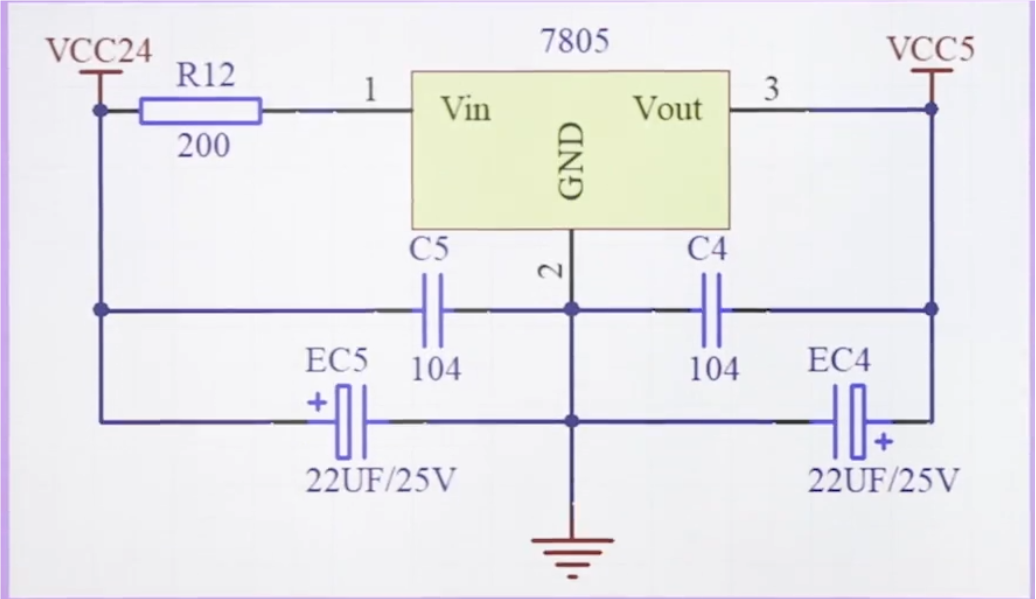

线性降压电路
VCC24加上限流电阻 200Ω

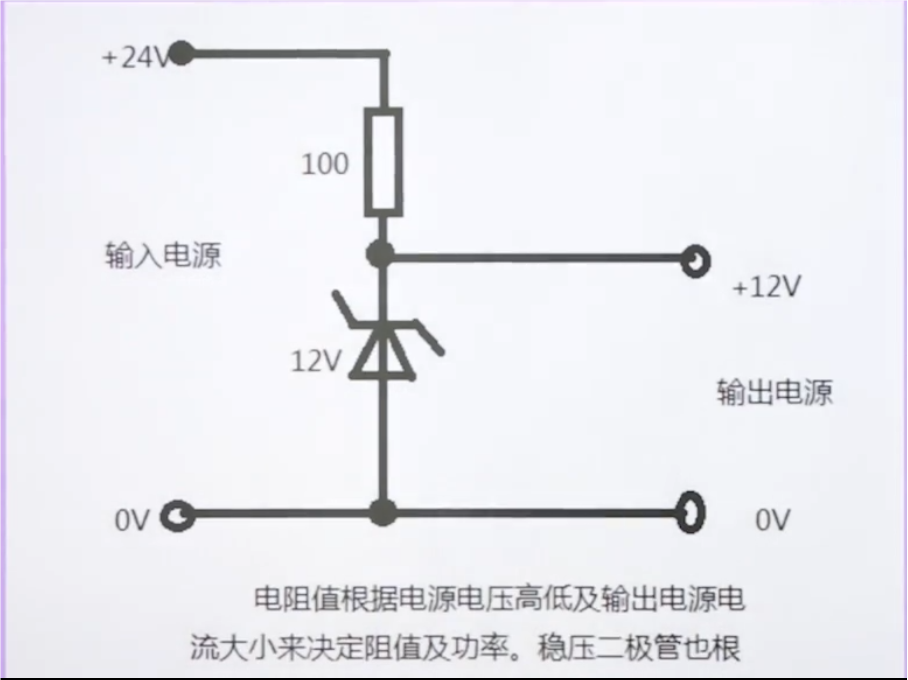

稳压电路【讲过,二极管】

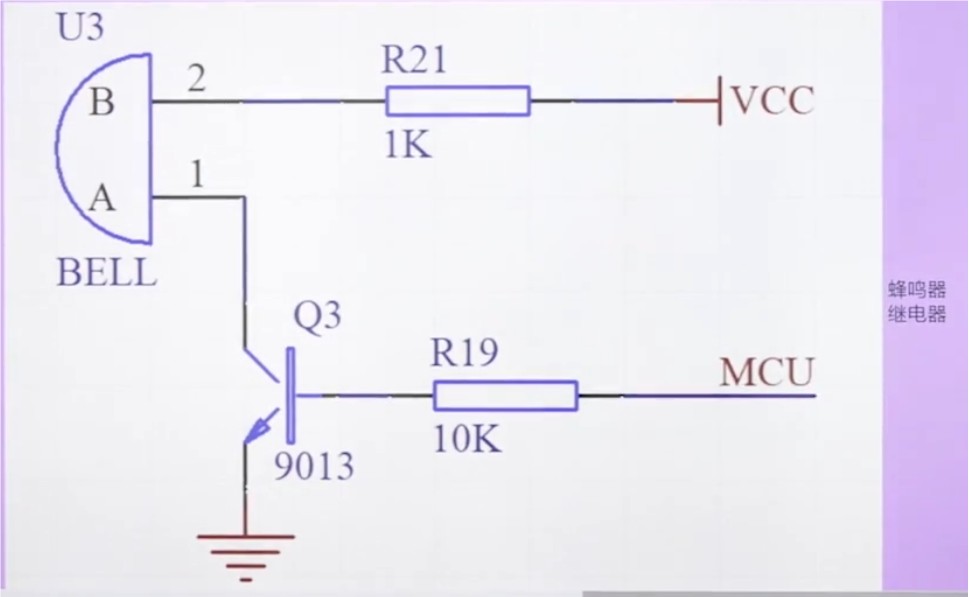

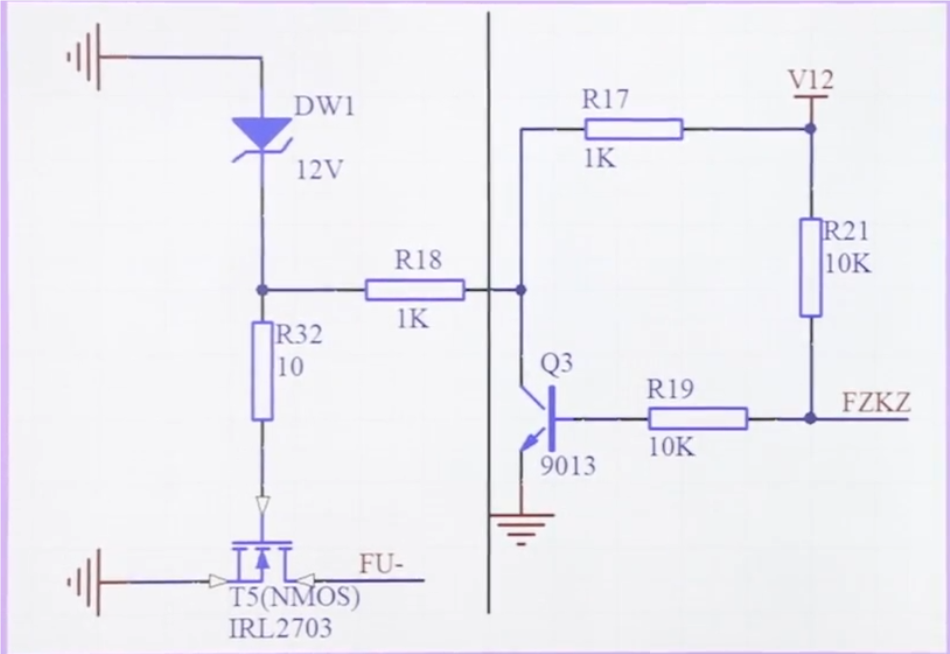

三极管驱动蜂鸣器电路
以继电器为例【5V】
R21,R19都为限流电阻
上拉电阻和下拉电阻
上拉电阻和下拉电阻具体介绍

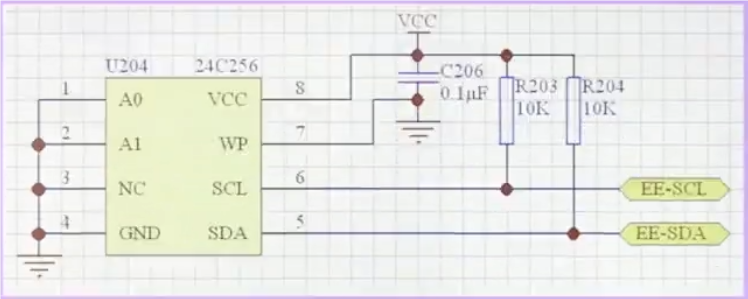

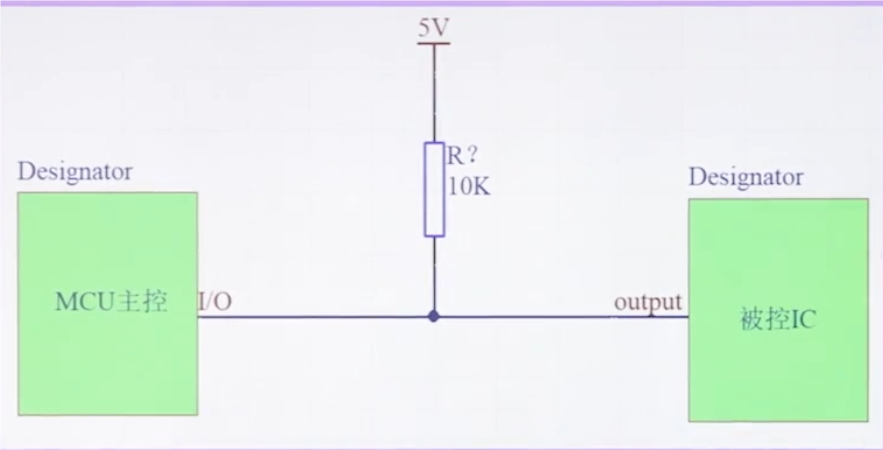

原理图

将不确定信号通过电阻确定为高电平(高阻态IO口,CMOS电路,上电需保持状态)

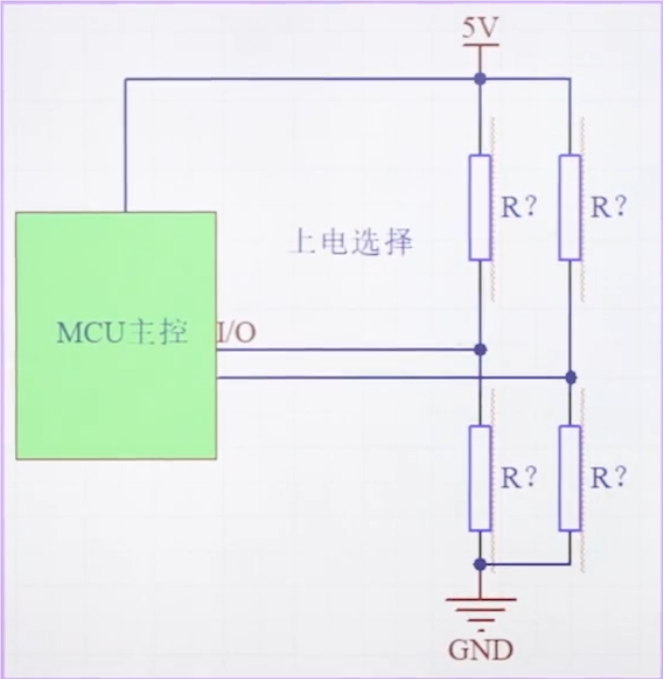

上电模式选择

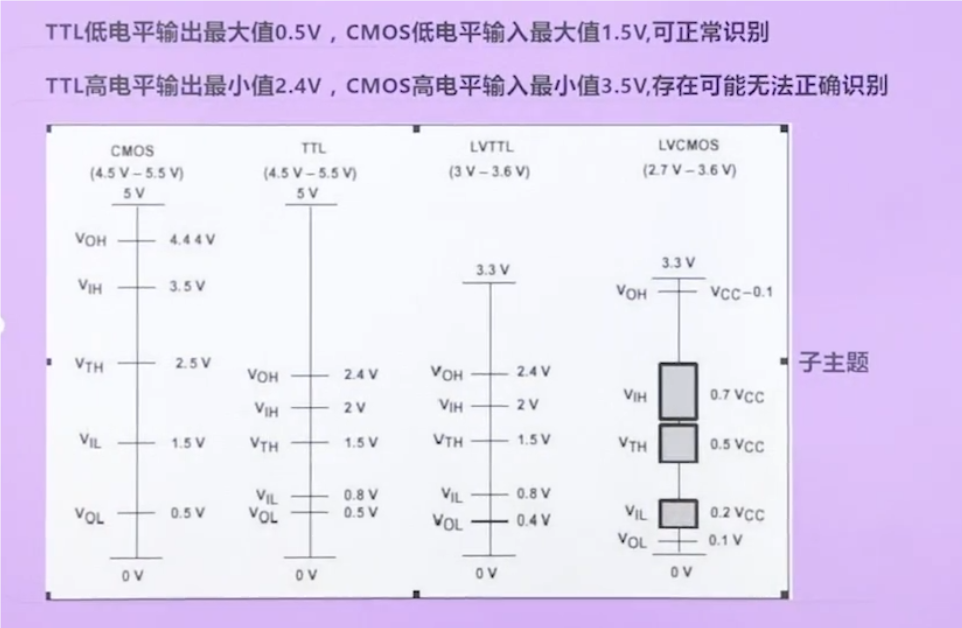

TTL电平与CMOS电平相连时【详见电平具体介绍】
由图可知,CMOS电平可以驱动TTL电平

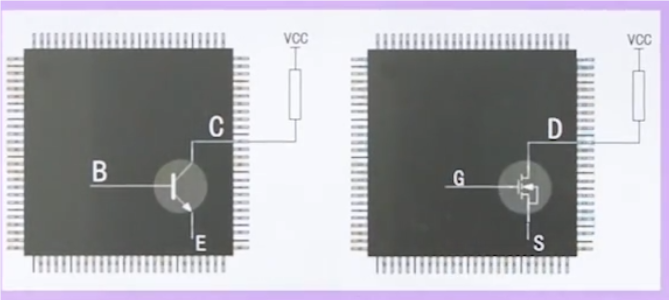

集电极开路(OC)
三极管,CMOS管时必须加上拉电阻
漏极开路(OD)

增强驱动能力

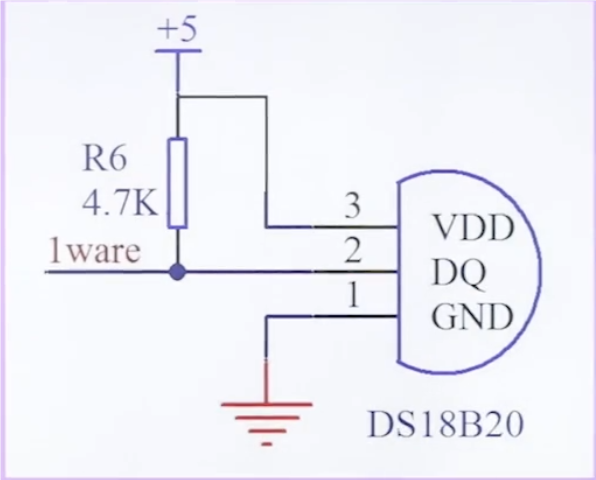

距离近时,选4.7K-10K
距离远时,选200Ω【提高驱动能力】
提供电流

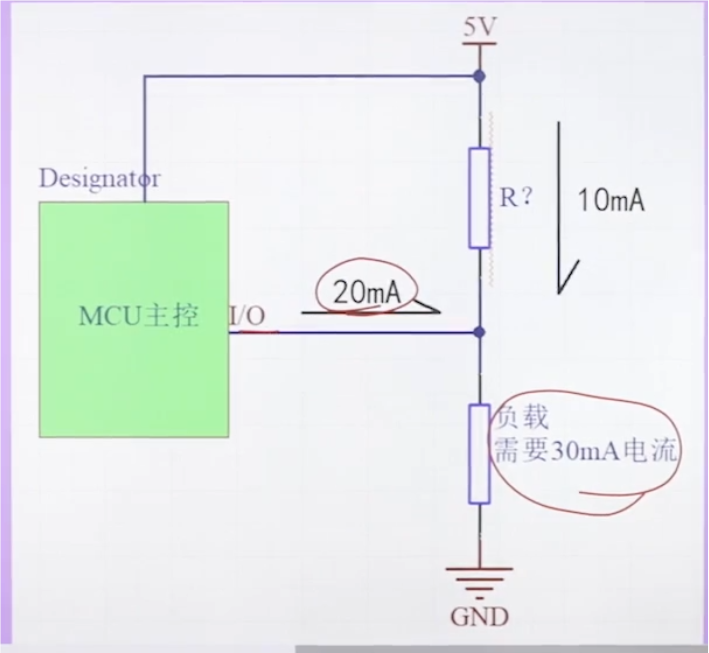

因为MCU内部(具体看数据手册为准)的只能输出20mA的电流 而下面的负载需要30mA的电流,则需要再加上一个上拉电阻
提高总线的抗电磁干扰能力,管脚悬空就比较容易接受外界的电磁干扰
长线传输中电阻不匹配容易引起反射波干扰,加上,下拉电阻做电阻匹配。有效的抑制反射波干扰
选型要点
功耗:不能太小,否则功率大,特殊情况用100K
安全考虑:电阻小,灌电流大,损坏器件
驱动能力:不能太小,否则起不到驱动作用,有时候可以用几百欧
高速信号:电阻过大,会让信号边沿变平缓,使信号不稳定
综合考量,大部分电阻为1K-20K之间,有特殊情况
