分立器件——电容3

有极行电解电容的串并联特性

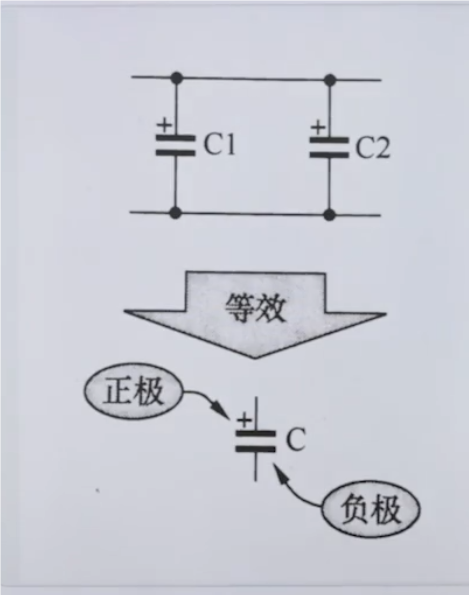

并联电路分析

滤波电路【示例】

两电容相加即可

大电容电解电容并联电路

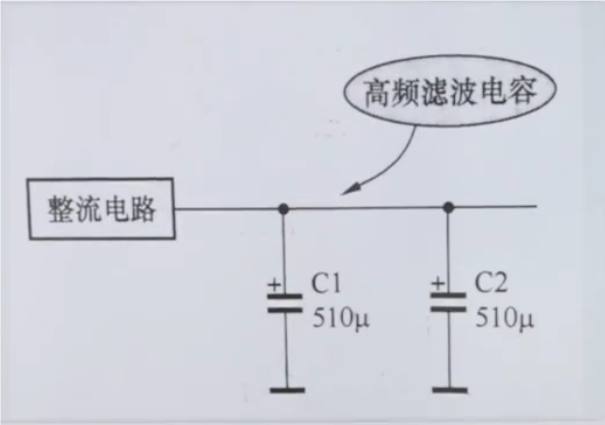

高频滤波电容

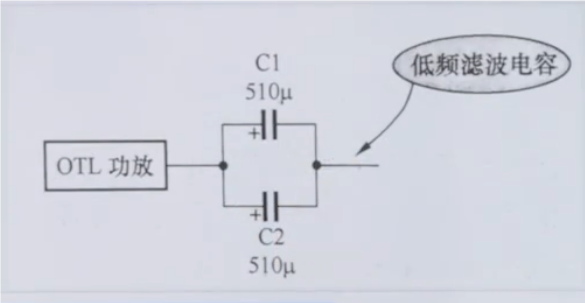

低频滤波电容

目的:

1.降低电容器ESR

2.提高电路工作的可靠性

3.为了减小电容器漏电流【电容越大，漏电流越大】

4.为了加大容量

5.为了降低成本

6.为了减小电容器的体积

串联电路分析

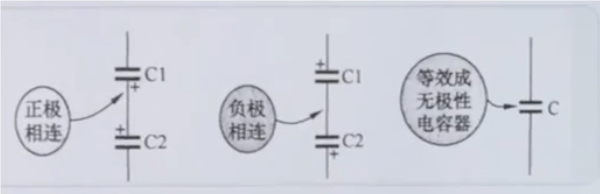

逆串联电路

接法：正极相连/负极相连

可接交流电/直流电

某些场景中，没有无极性电容，则使用练歌有极性电容串联变成无极性电容

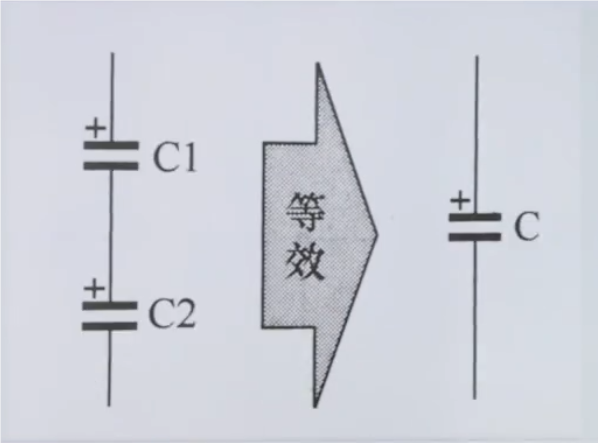

顺串联电路

电容串联则电容量变小

示例

串联电路的容量和耐压特性

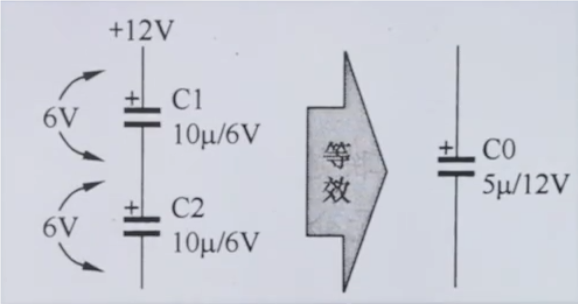

相等容量串联电容电路

（10u+10u)/2=5u

6V+6V=12V

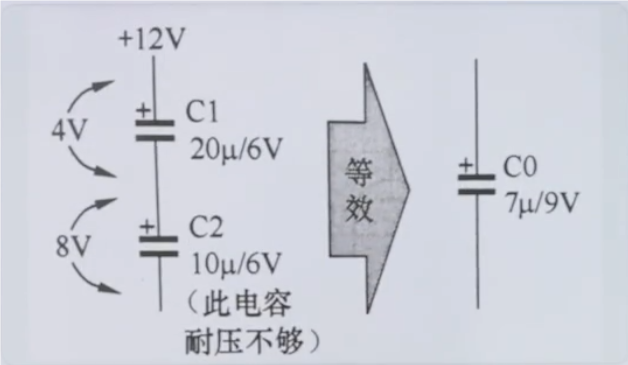

不相等电容串联电路

9V=3V（减半）+6V（电容耐压不够）

1/C0=1/C1+1/C2 先求出1/C0 反推C0则得出7u

退耦电容的原理及作用

耦合:两个或两个以上的电路构成一个网络时，若其中某一电路中电流或电压发生变化能影响到其他电路也发生类似的变化，这种网络叫做耦合电路。

退耦(Decouple):最早用于多级电路中，为保证前后级间传递信号而不互相影响各级静态工作点的而采取的措施;

退耦电容:用在退耦电路中的电容称为退耦电容也叫去耦电容，退耦电容并接于电路正负极之间，可防止电路通过电源形成的正反馈通路而引起的寄生振荡

退耦原理

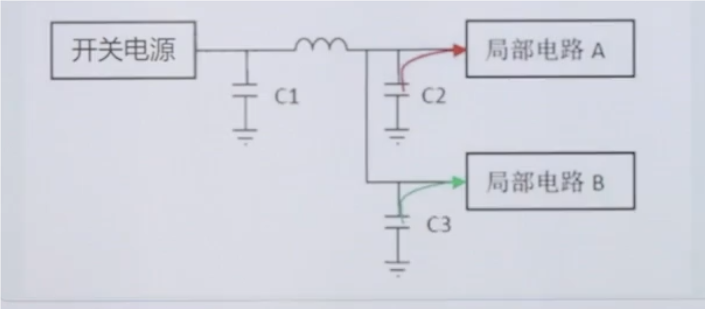

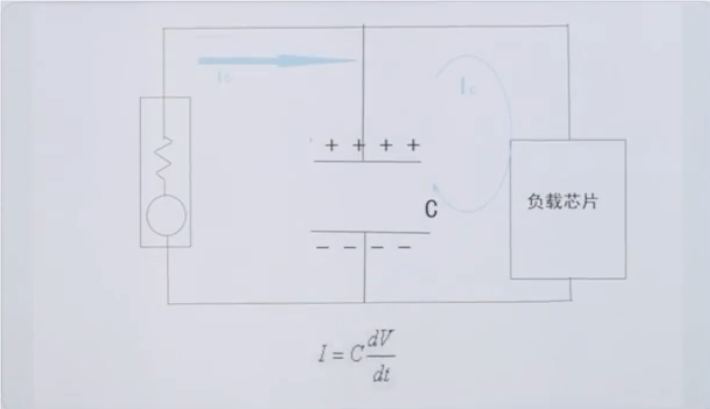

从储能的角度来说明电容退耦原理

负载/外部电源发生变化时，电容电压不会突变，

会及时维护正极板上面的点的 保持稳定

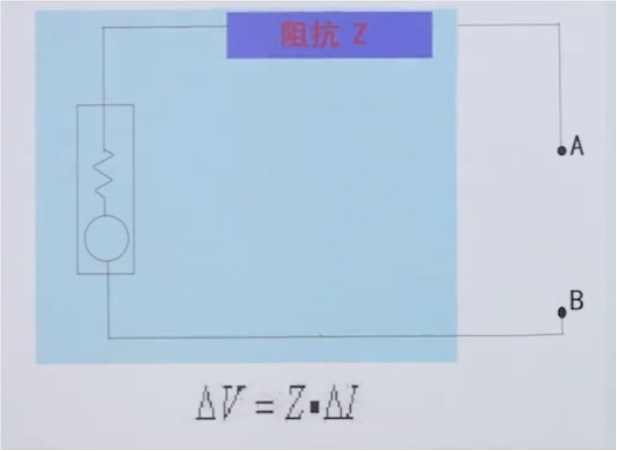

从阻抗的角度来说明电容退耦原理

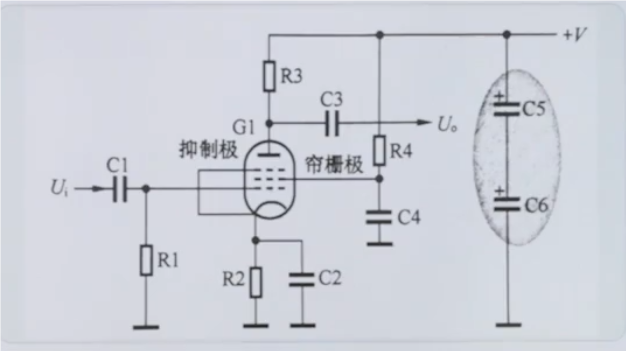

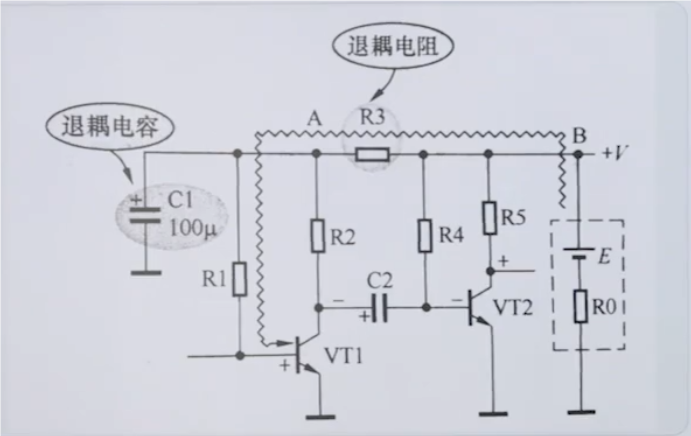

退耦电容电路

此电路为音频电路交流信号

分析：

共射极的三极管放大电路【输入正，输出负，与之相反】，输入输出信号相反

信号电压从 VT1->C2->VT2->R0->E->R3->R1->VT1 形成了正反馈电路

消除啸叫：增加退耦电容

电容的降压电路

优缺点:体积小，成本低，效率高，但没有电源变压器降压电路安全

应用:主要应用在不需要人体接触的内部电路中，例如冰箱电子温控器等

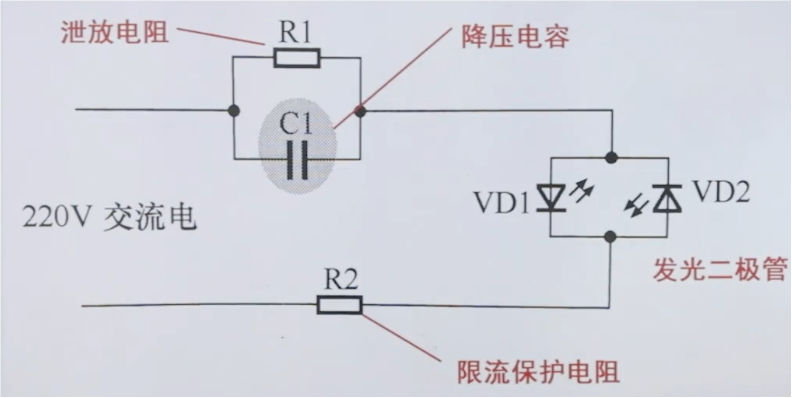

电源指示中的电容降压电路

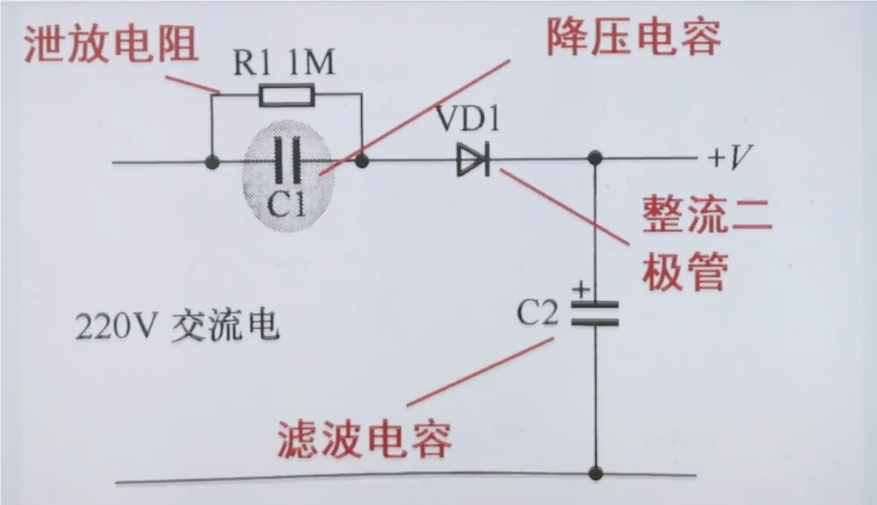

电容降压半波整流电路

依据滤波电容大小来决定示波器中的波形

半波整流效率低

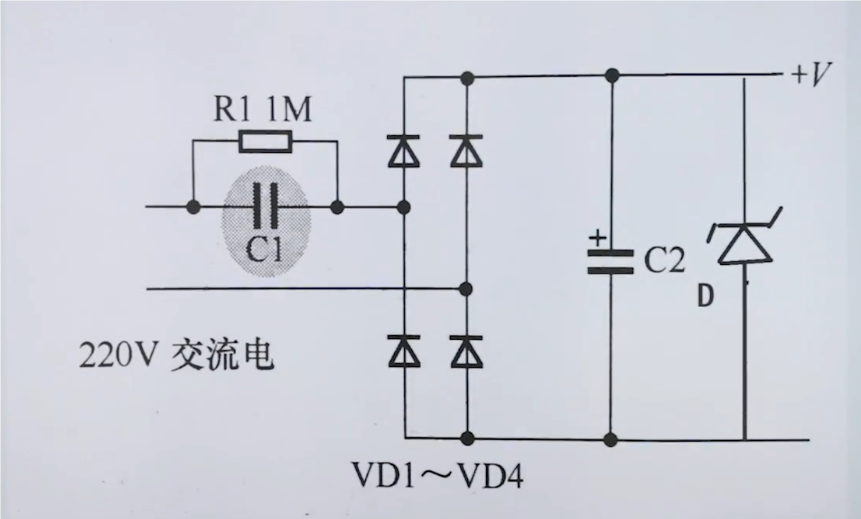

电容降压全波整流电路

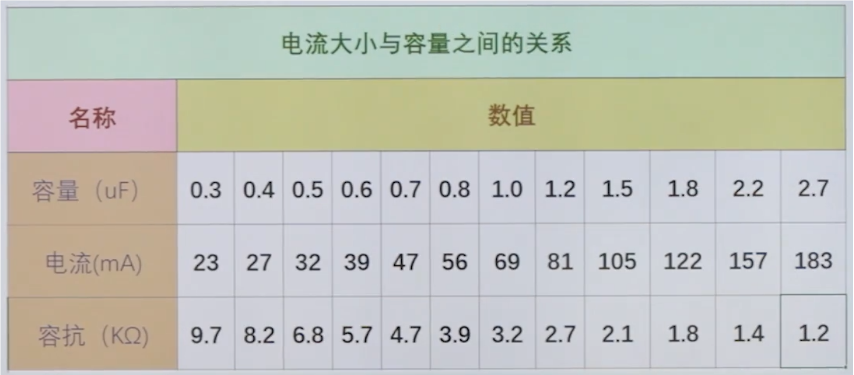

降压电容选择方法

根据负载的电流大小和交流电的工作频率选取适当的电容,而不是依据负载的电压和功率

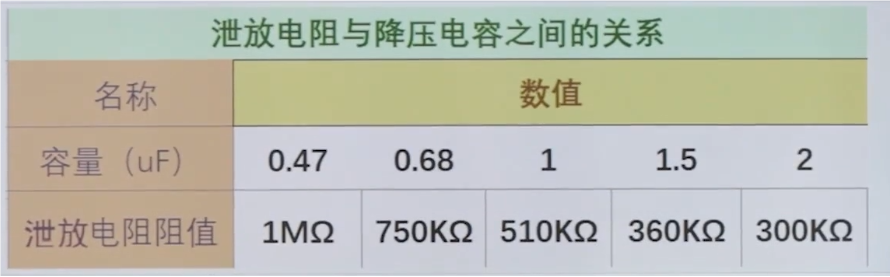

泄放电阻选择方法

注意事项:

1.电容电压是非隔离电压，应用中应特别注意隔离

2.限流电容必须采用无极性电容,不能采用电解电容.而且电容的耐压须在400V以上.理想的电容为铁壳油浸电容

3.电容降压不能用于大功率条件

4.电容降压不适合动态负载条件,同样,也不适合容性和感性负载
