分立器件——瞬态抑制二极管【TVS】

认识

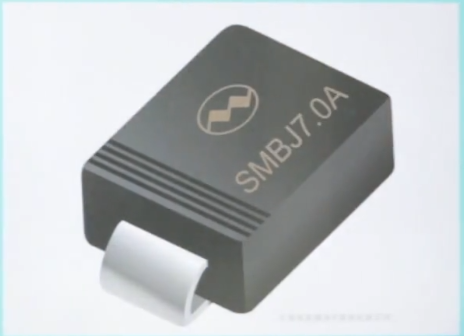

贴片式举例

SMB：厂商

J：厂商内部代码

7.0A：7.0V 单向极性【CA 双向极性】

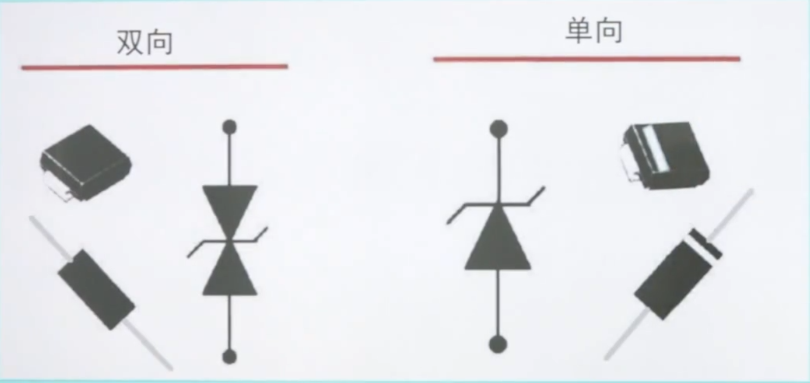

电路符号及实物图【贴片式】

作用

是一种二极管形式的高效能保护器件

当TVS二极管的两级受到反向瞬态高能量冲击时

它能以10^-12量级的速度，将两极间的高阻抗变成低阻抗，吸收高达数千瓦的浪涌功率，使其两极间的电压钳位与一个预定值，有效保护线路中的元器件，免受各浪涌脉冲的损坏

【PS：浪涌，也称为瞬态浪涌，是电路中突然出现的瞬间高电压或高电流的变化。

实际的系统中,可能会存在以下几种情况：

1. 过充：浪涌、静电、谐振等导致

2. 反压：输入反接导致

3. 短路：输入电容或TVS二极管等器件失效导致

这就要求我们设计的电路具有浪涌抑制、过压防护、过流防护的能力。通常我们的做法是在电路中中增加以下元器件，比如保险丝、防反接二极管、TVS二极管、电容电感等

】

工作原理

原理：PN结雪崩击穿

相对于压敏电阻的特点：

• 响应速度更快

• 体积更小

• 钳位电压误差小很多，几V与几十V的差别

【PS：信号引脚静电防护用ESD，钳位电压与体积更小】

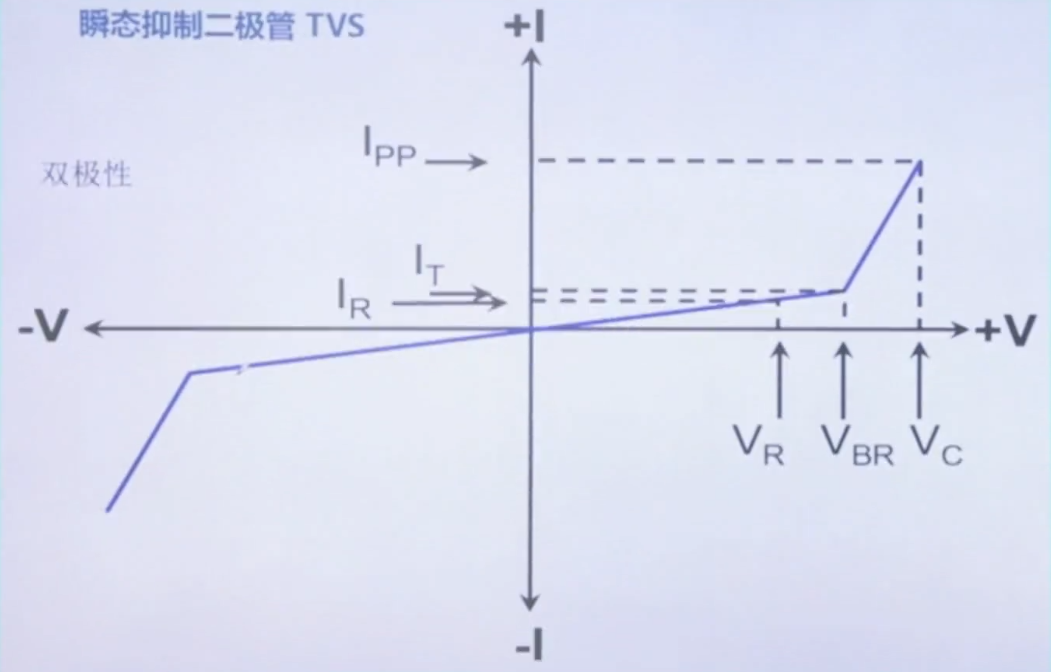

TVS特性曲线【伏安特性曲线（双极性）】

I_{PP：峰值电流}

I_{R：正常工作漏电流}

I_{T：最小击穿电流}

V_{R：正常工作电压}

V_{BR：最小击穿电压}

V_{C：钳位电压}

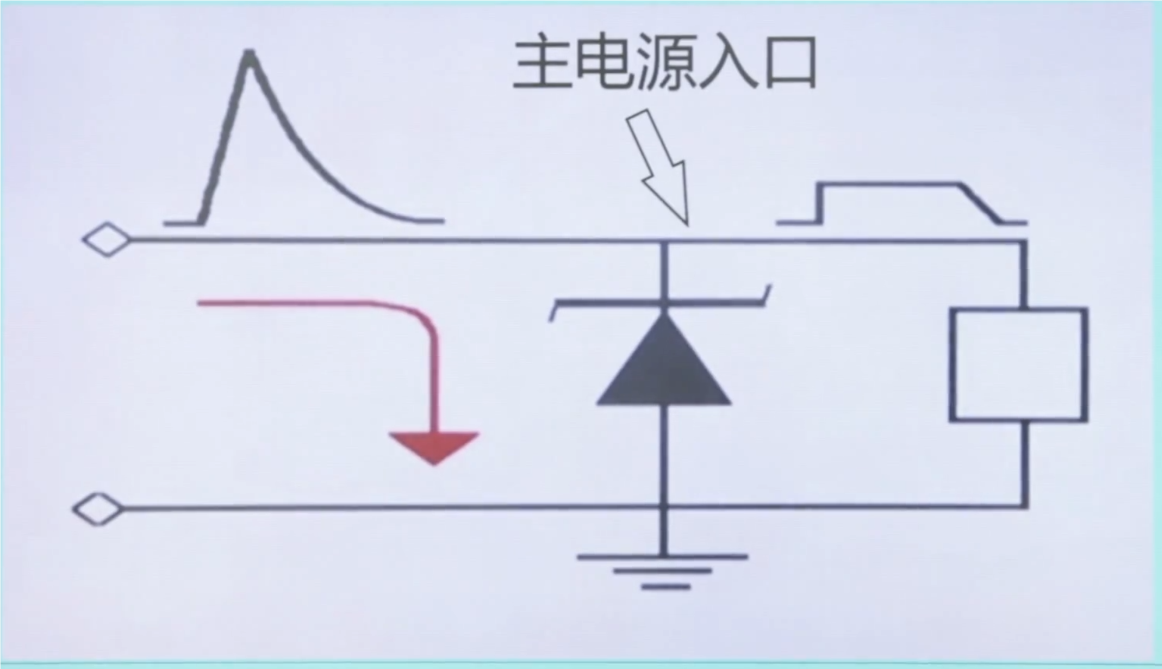

典型电路

直流电路：上正下负 TVS反向连接

交流电路： TVS正向连接

选型方法

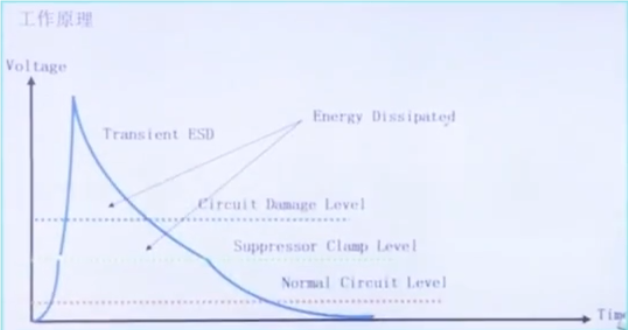

工作原理

V3:CDL 电路的破坏电压

V2:SCL 抑制钳位电压

V1:NCL 保护电路的正常工作电压

选型

• 交流用双向 直流用单向

• 确定被保护电路的最高耐压值 选择VC低于该值

• 确定功率【主要看IPP】,选择对应的封装，常用【常规】500/600W

• 确定VR值，以略高于工作电压为准

• 综合考量，进行选择TVS选型
